OPTIMIST

MRB / RCM N° 623
Janv. / Fév. 2016

Vous trouverez ici :

  1. Les explications.

  2. Les photos du modèle.

CONSTRUCTION

La réalisation de ce modèle ludique est un projet club. L'échelle de réalisation est au 1/3. Le modèle que je présente ici fit partie des quatorze modèles identiques qui ont été réalisés au CMNC "Club Hippocampe de Cergy". Les gabarits de montage, comme visible sur les photos, et certaines pièces de gréement réalisées sur la machine 3D du club, ont permis la confection de modèles parfaitement identiques. Un club a cet avantage de condenser les compétences de tous ses membres, et d'en tirer la synthèse au grand profit de tous. C'est le cas de cet "Optimist" à qui on doit le bâti de montage et les pièces 3D à Christian, les voiles à Gérard et j'ai personnellement été invité à réaliser les personnages. Ce petit bateau nous a tous surpris par ses qualités de navigation et de manœuvrabilité.

Quand le bâti est précis et c'était le cas, la construction se révèle relativement simple. Coque en CTP de 3mm, Marotte et tableau en CTP 10mm, puits de dérive, les cloisons latérales en CTP de 0,8 mm. La quille qui vient coulisser par le haut dans le puits de dérive est un sandwiche de CTP intercalant une feuille de plomb. Les pièces réalisées en 3D comprennent les taquets coinceurs, les embouts d'espars (mat et livarde) et la pièce d'appui de la livarde sur le mat. Le pied de mat permet un réglage de la quête comme sur le vrai. Vous retrouverez tous ces détails ainsi que de nombreuses photos dans le magazine MRB n°623 de janvier/février 2016.


NAVIGATION

J'ai eu la chance d'être le premier à tester ce nouveau modèle. J'ai pu faire bénéficier les suivants d'une remarque. Le fait que notre modèle est l'exacte réplique du réel, il faut considérer qu'en navigation le skipper rétabli l'équilibre, il s'est donc avéré utile sur la maquette, de charger un peu l'arrière pour que la marotte soit légèrement hors de la flottaison. Hormis ce détail la navigation est parfaite et amusante. Le modèle est très manoeuvrant et assez raide au vent. De plus une rafale inatendue a démontré que le modèle était insubmersible.



Cliquez sur une photo pour l'avoir en grand...

optimist1 optimist2 optimist3

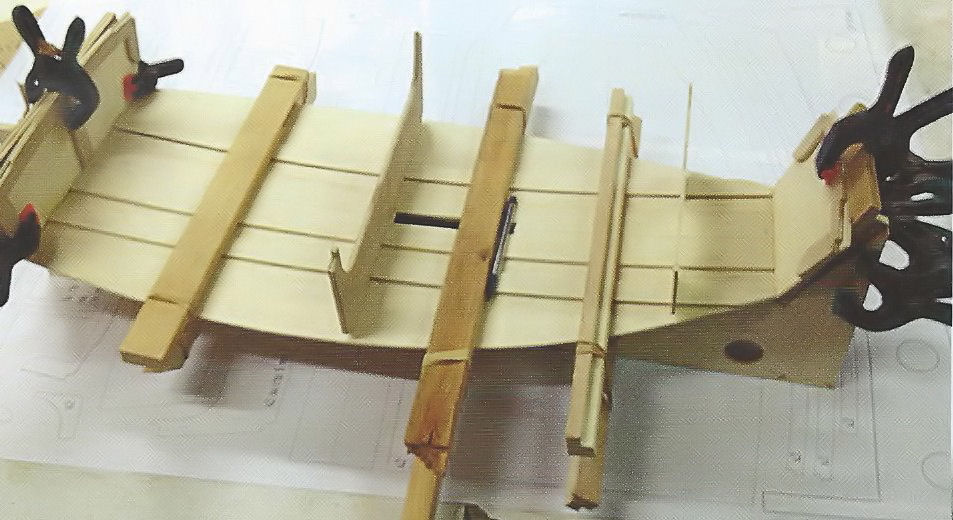

La sole sur le bati du Club.

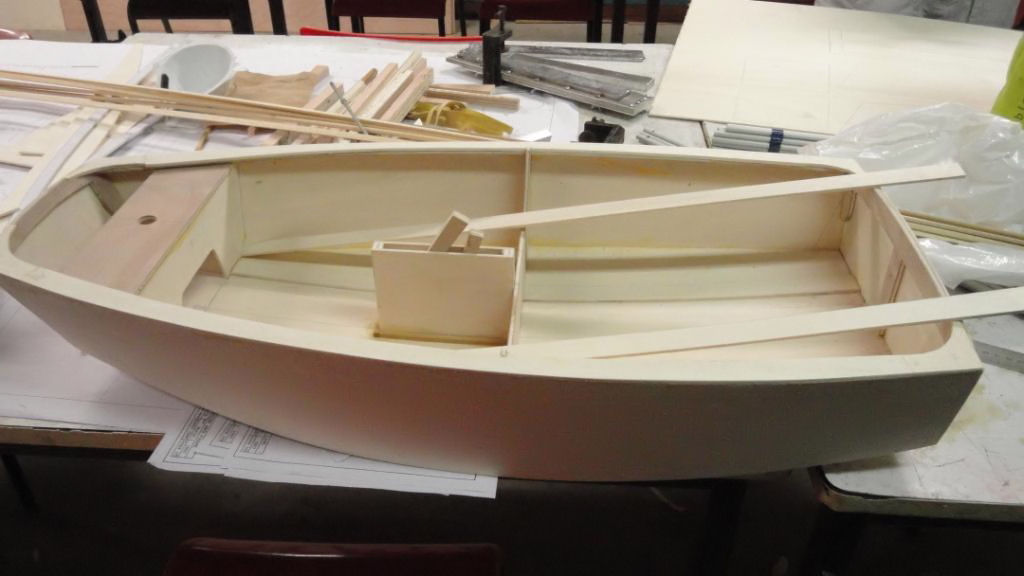

La construction bois pratiquement terminée

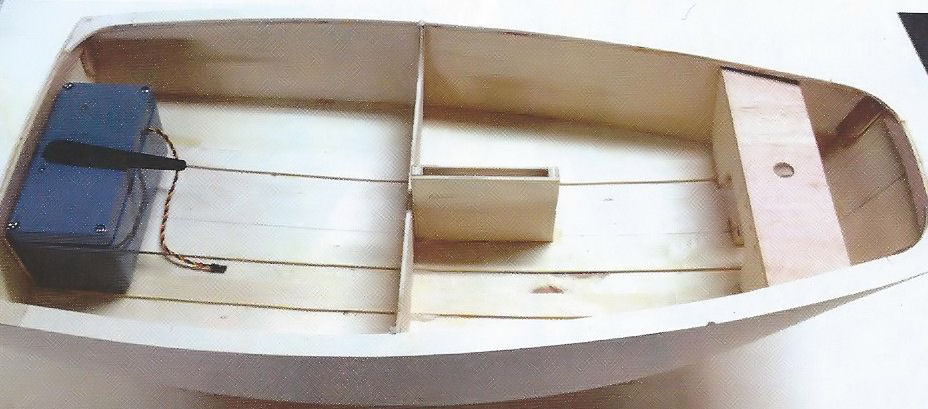

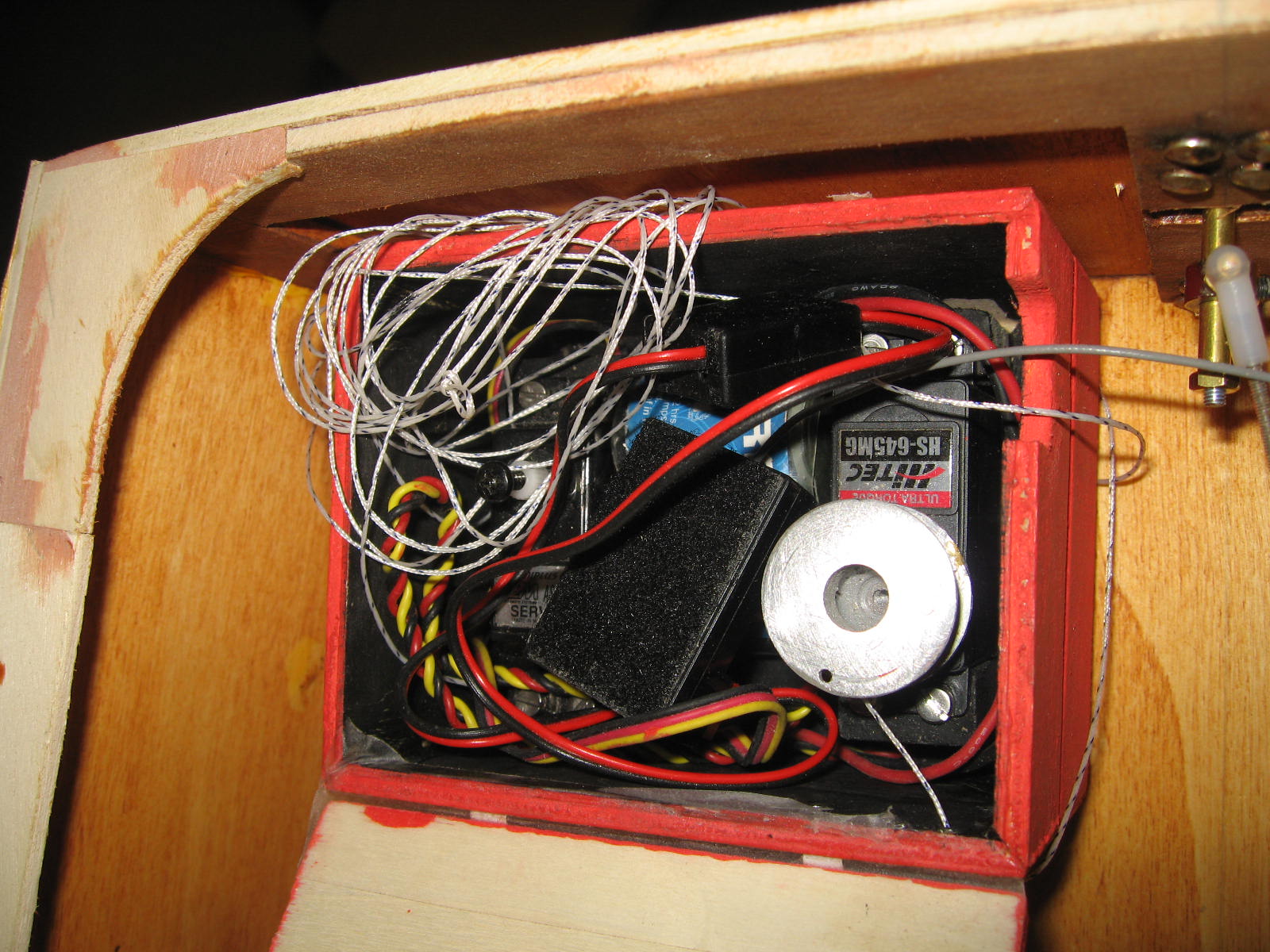

Présentation du servo d'écoute de la voile


optimist
optimist
optimist

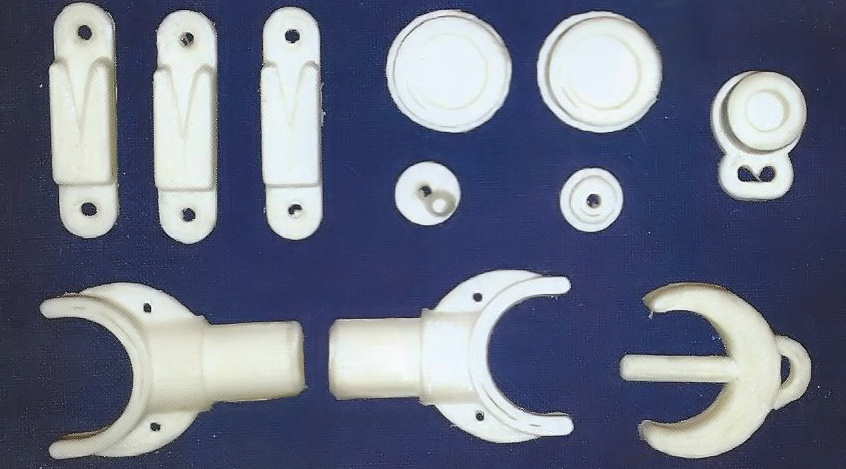

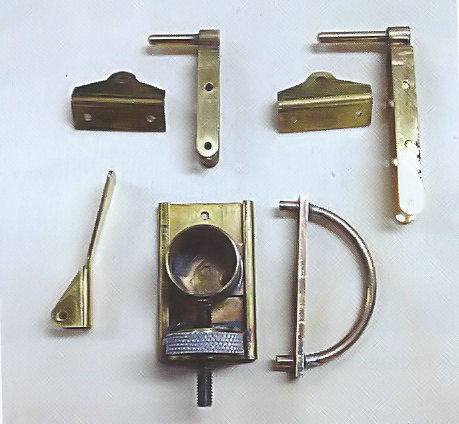

Les différentes pièces réalisées en 3D

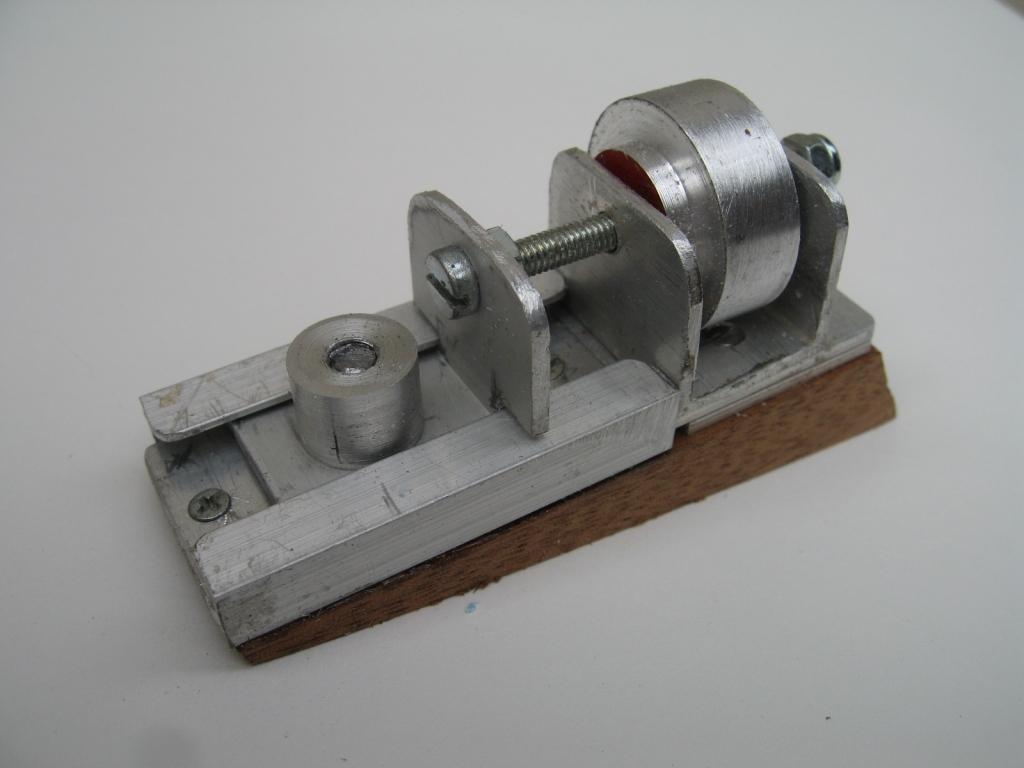

Le pied de mât réglable copié sur celui
qui équipe les Optimists , réal. club (Christian)

Mon pied de mat perso, j'étais en avance sur la construction,
je n'ai pas eu à utiliser celui du club


optimist optimist optimist

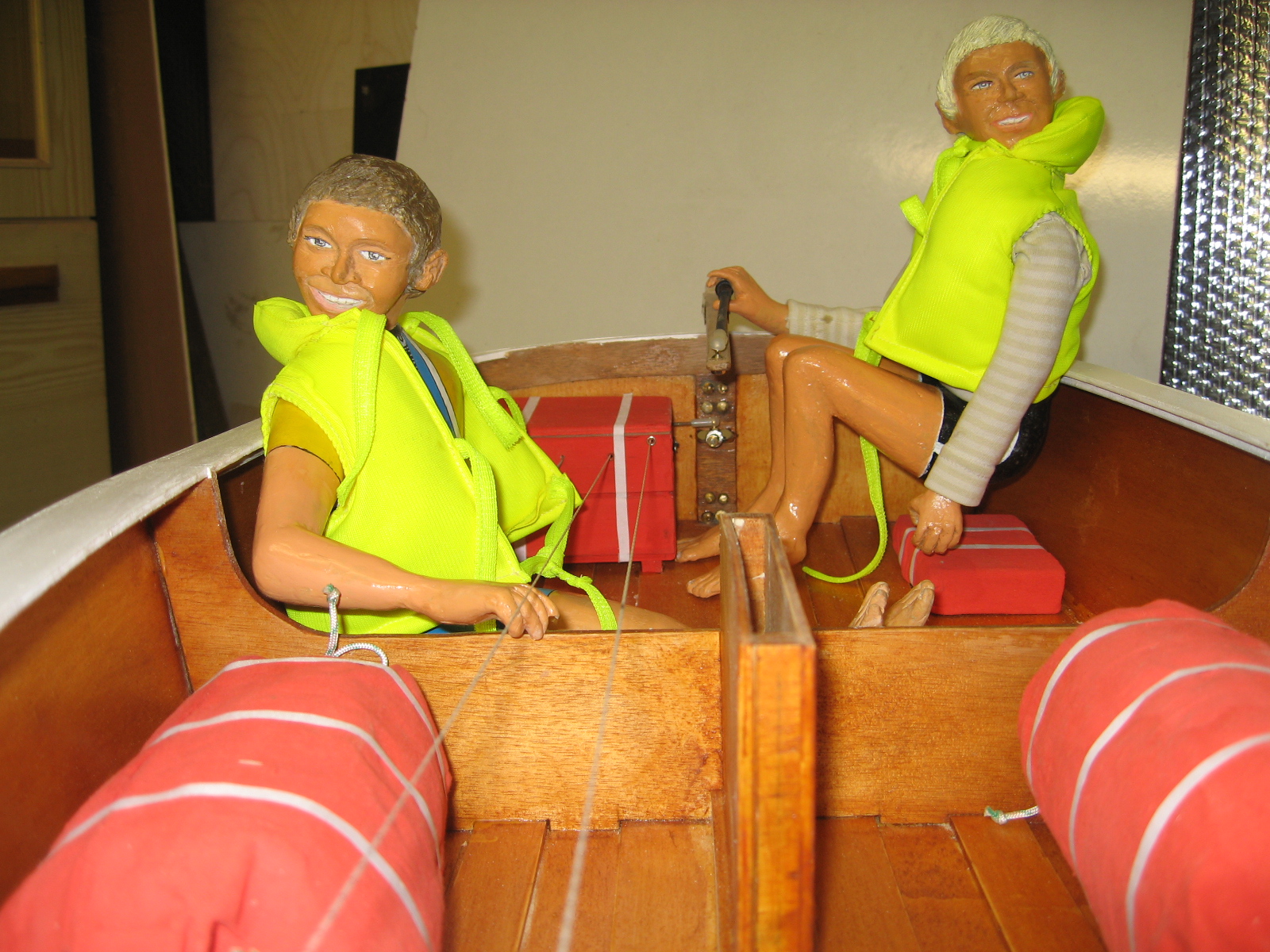

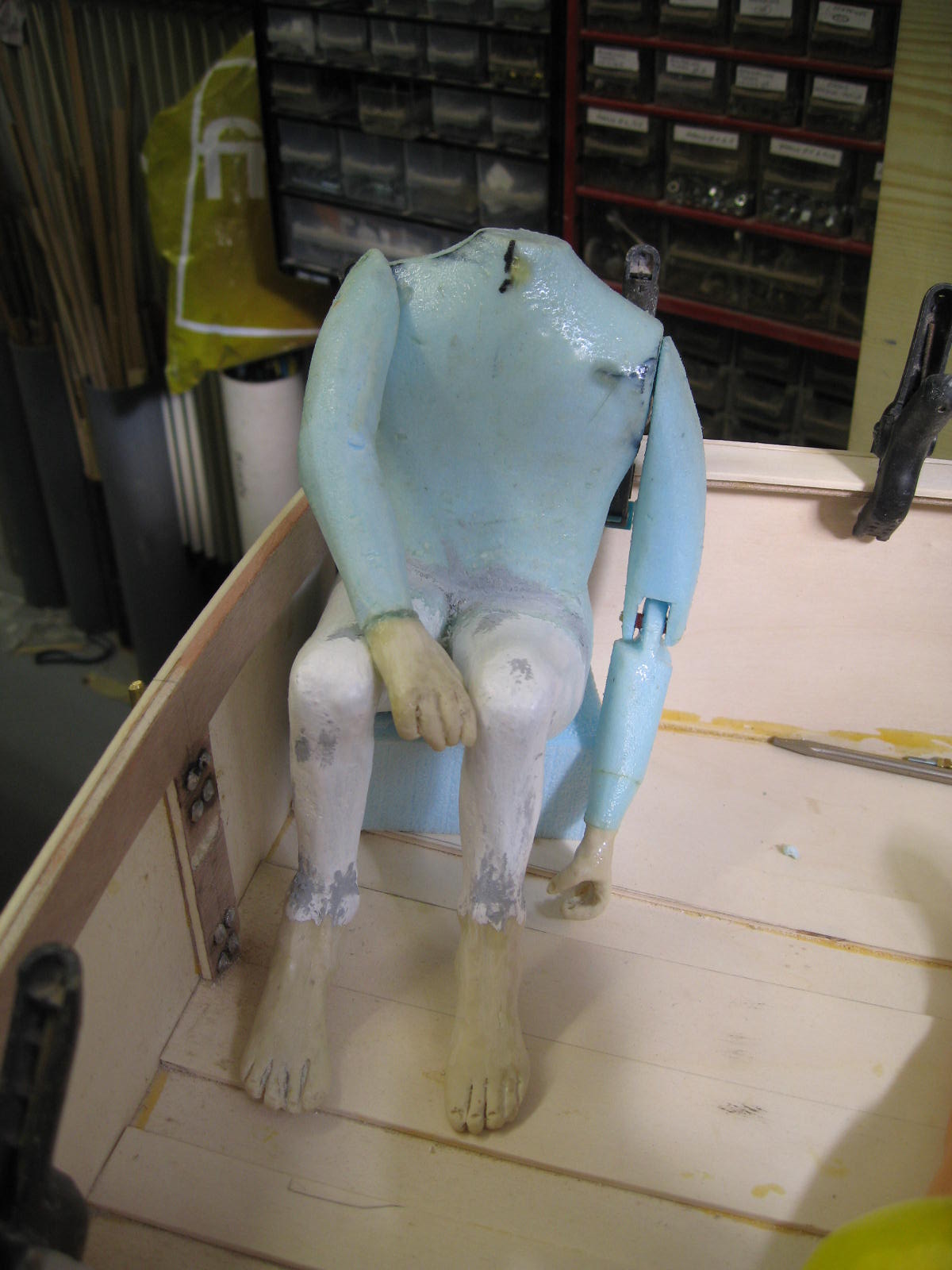

Assemblage d'un personnage
Bras gauche manoeuvrant

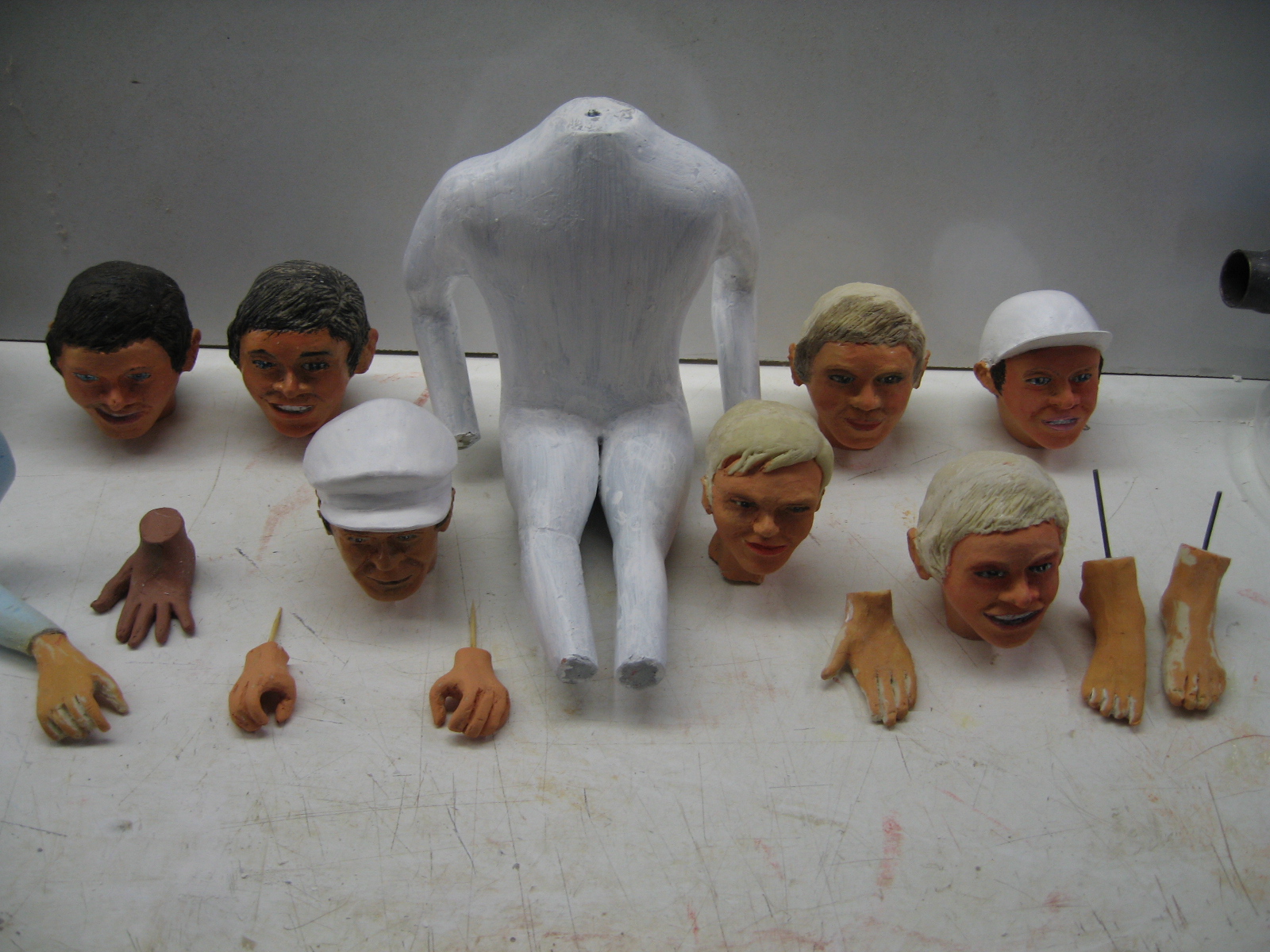

Les différentes pièces en mousse

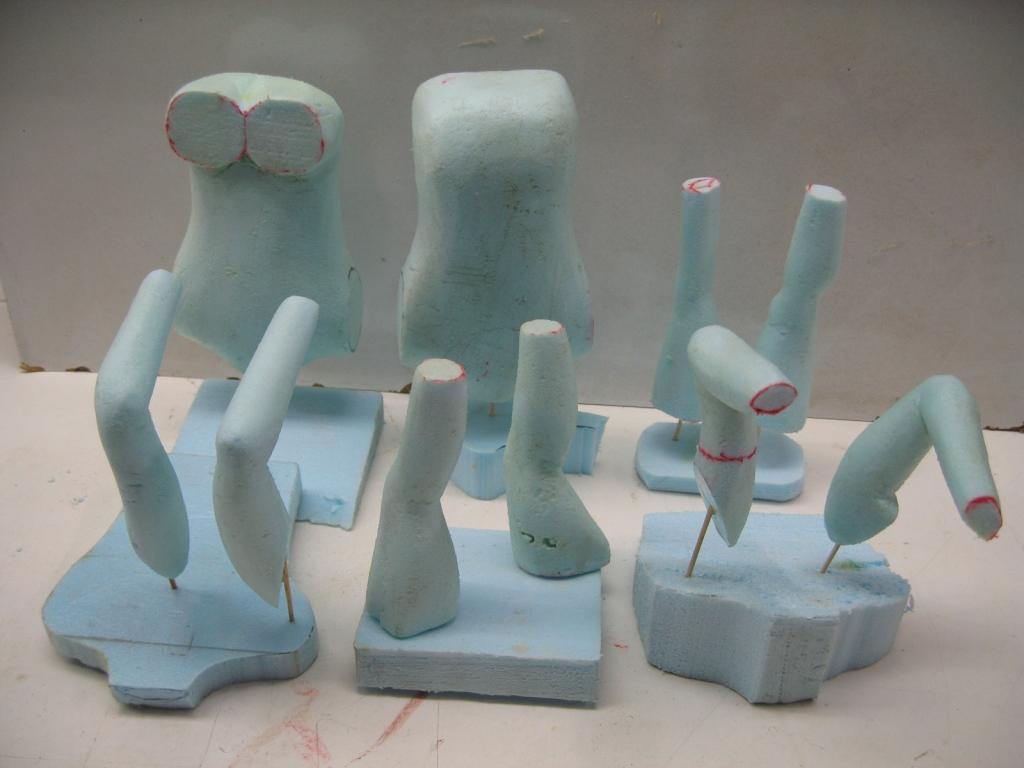

qui composent les deux personnages.

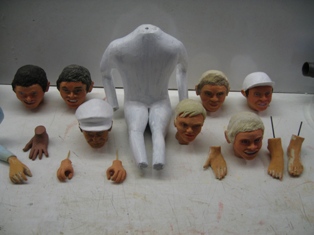

Plusieurs têtes en attente de leur corps.


optimist optimist optimist

Confection des personnages

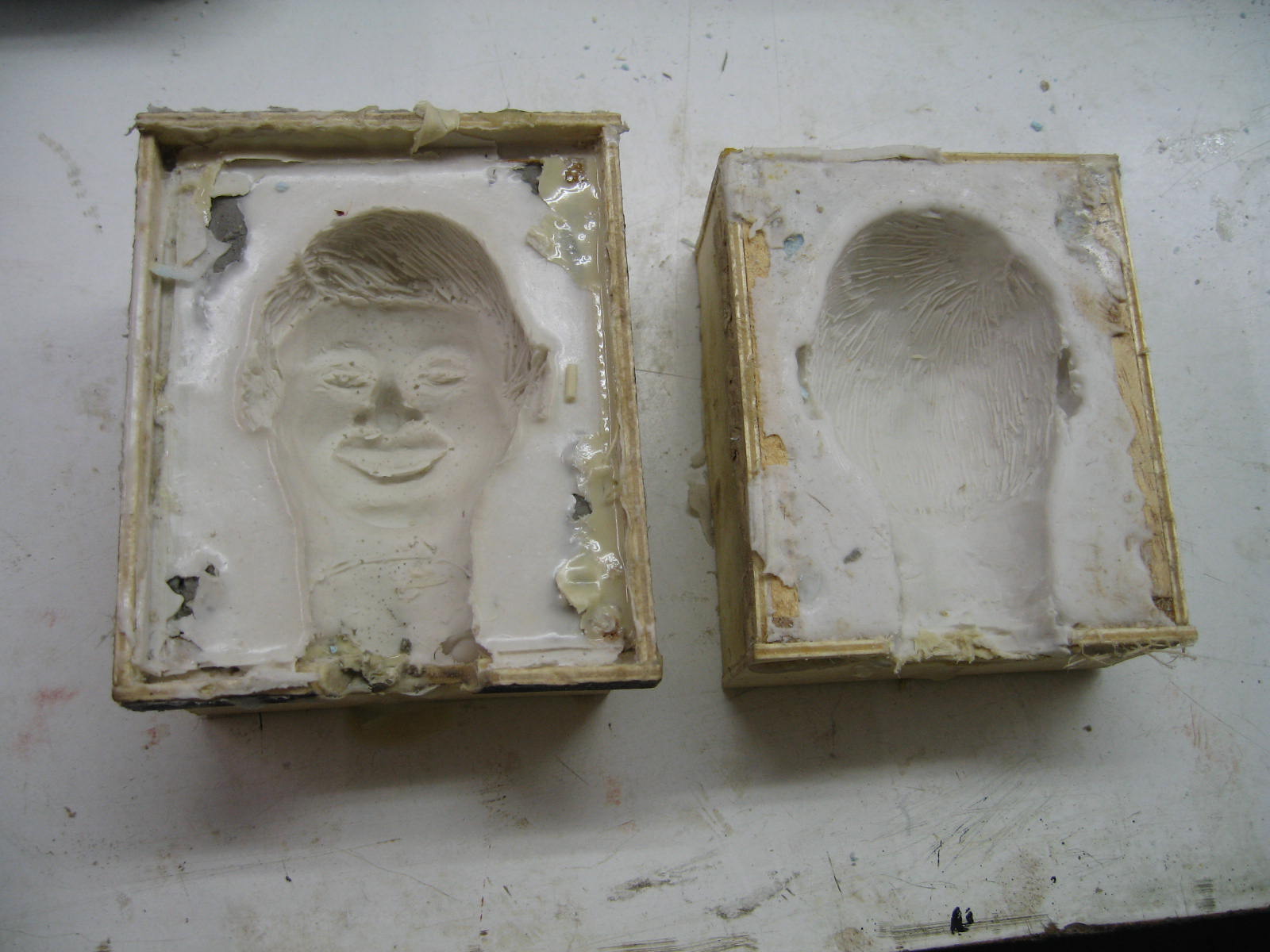

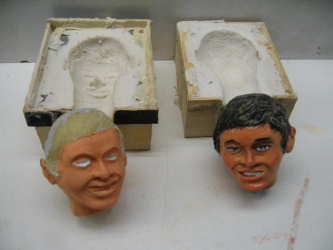

Le moule qui a servi pour les deux têtes

Les deux têtes à la sortie du moule.


optimist optimist optimist

En attente du gréément

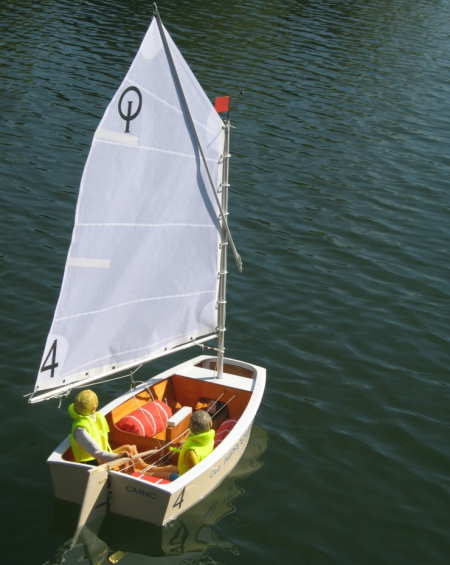

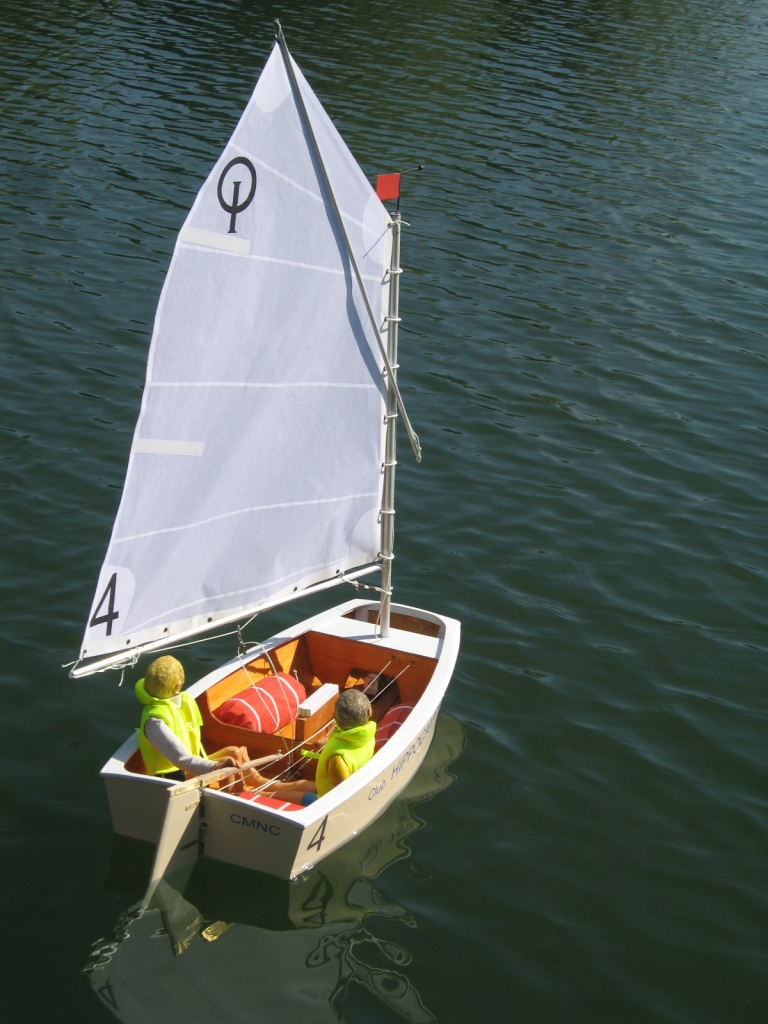

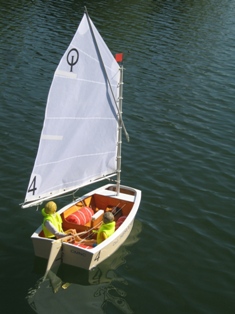

A l'eau, moussaillon !!.

Un peu brouillon la partie électrique mais c'est fonctionnel.
Reste à ranger un peu.


optimist optimist optimist

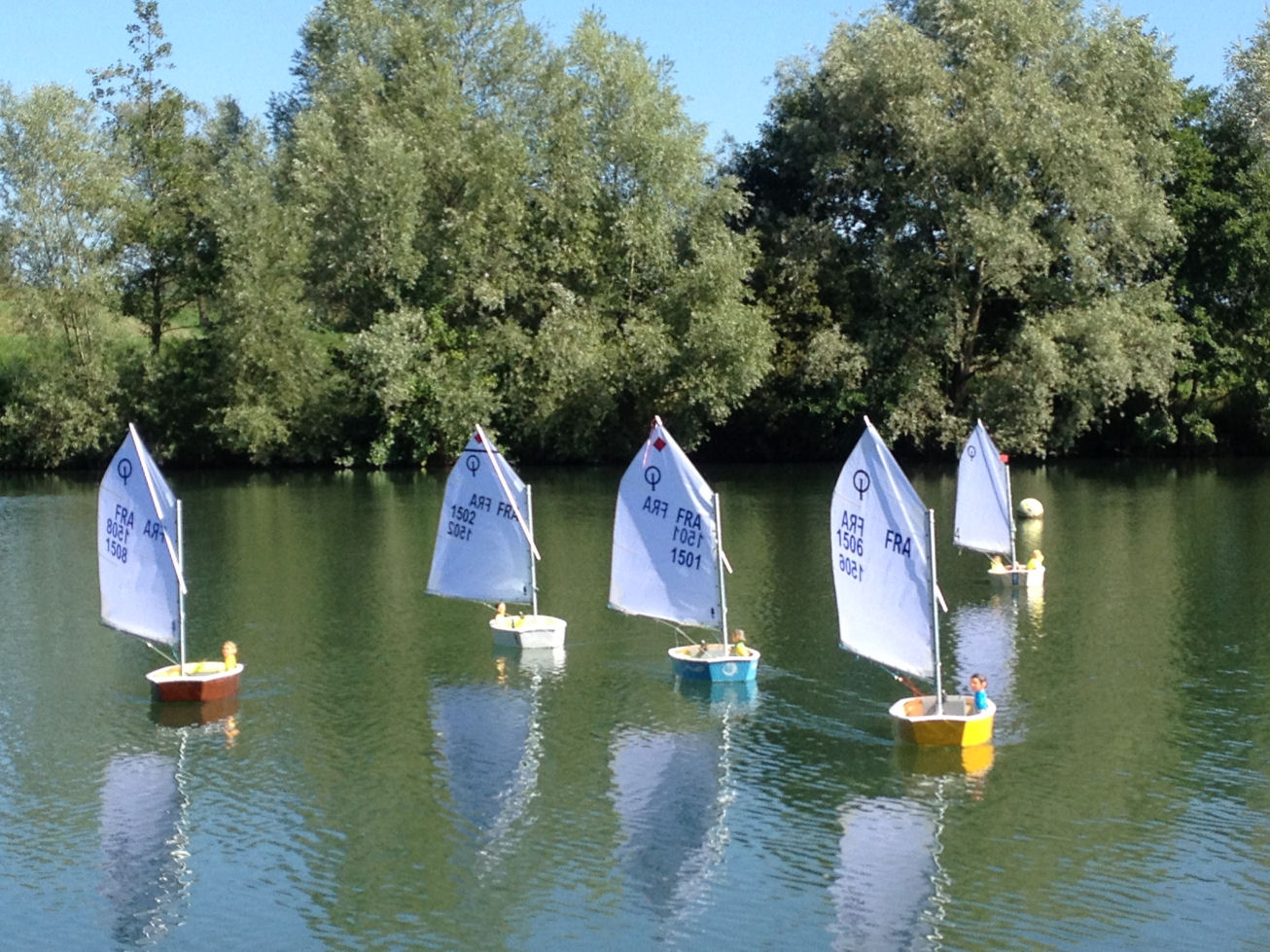

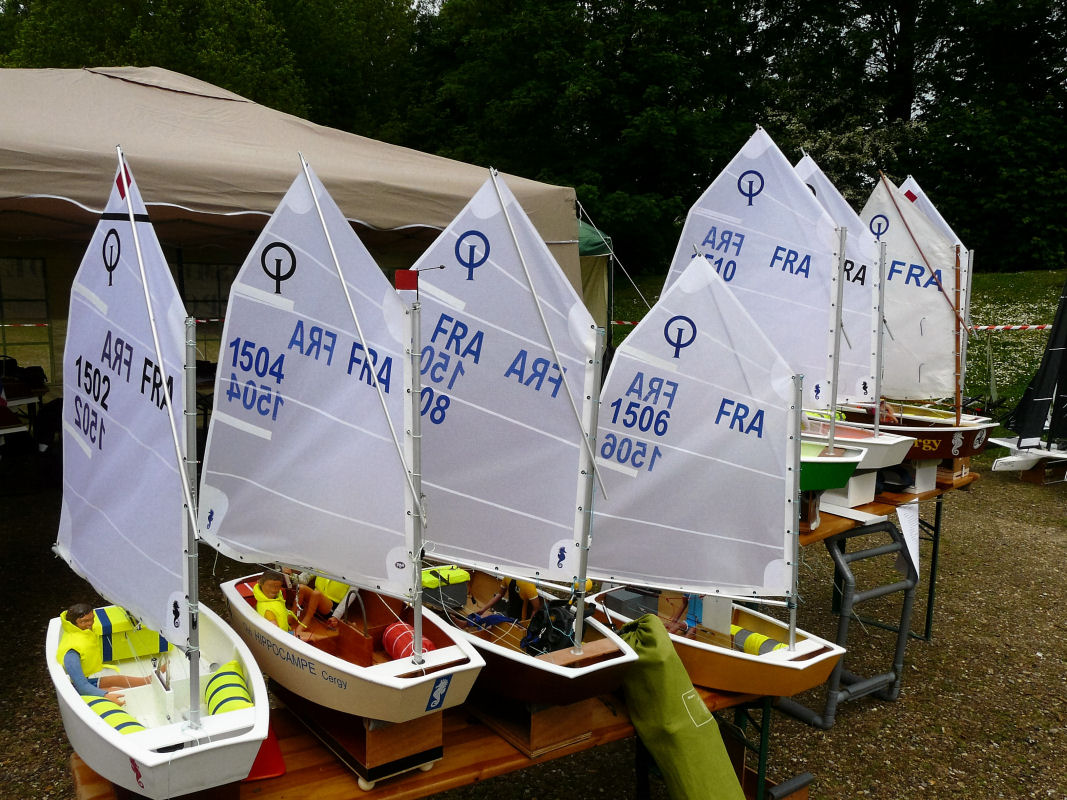

Les Optimists du Club HIPPOCAMPE
