YAEL


Yael est un petit sloop à corne d'inspiration libre. La coque est construite à clins sur membrures ployées. L'ensemble de la coque est réalisé en contre plaqué de 3 m/m d'épaisseur. Les membrures sont ployées à chaud et clouées cuivre. Le mat et la corne sont en sapin et les voiles confectionnées en tergal.

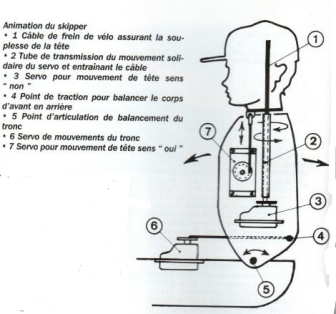

Le personnage est animé. En dehors de regarder à droite et à gauche et de barrer l'embarcation, il se penche en avant ou en arrière pour éviter les passages de la bôme aux changements de bords.La carène mesure 1,50m pour un maître bau de 0,48m. Son poids total en ordre de marche est de 14 Kg dont un lest de plomb de 5,5Kg. La radiocommande est une 4 voies qui alimente les deux servos du personnage, tête et flexion du tronc, le servo actionnant le safran pour la direction droite gauche et la 4eme voie contrôle le fonctionnement du treuil qui permet de border ou choquer les écoutes de foc et de grand voile.

Bien que tronqué maladroitement pour des questions de place, un article avec photos est paru dans la revue MRB n° 448 de mars 2001.

Cliquez sur une photo pour l'avoir en grand...

dessin2 dessin1 dessin3 dessin4

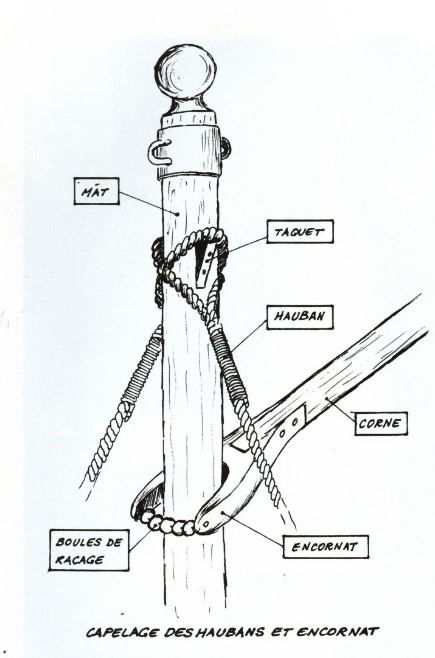

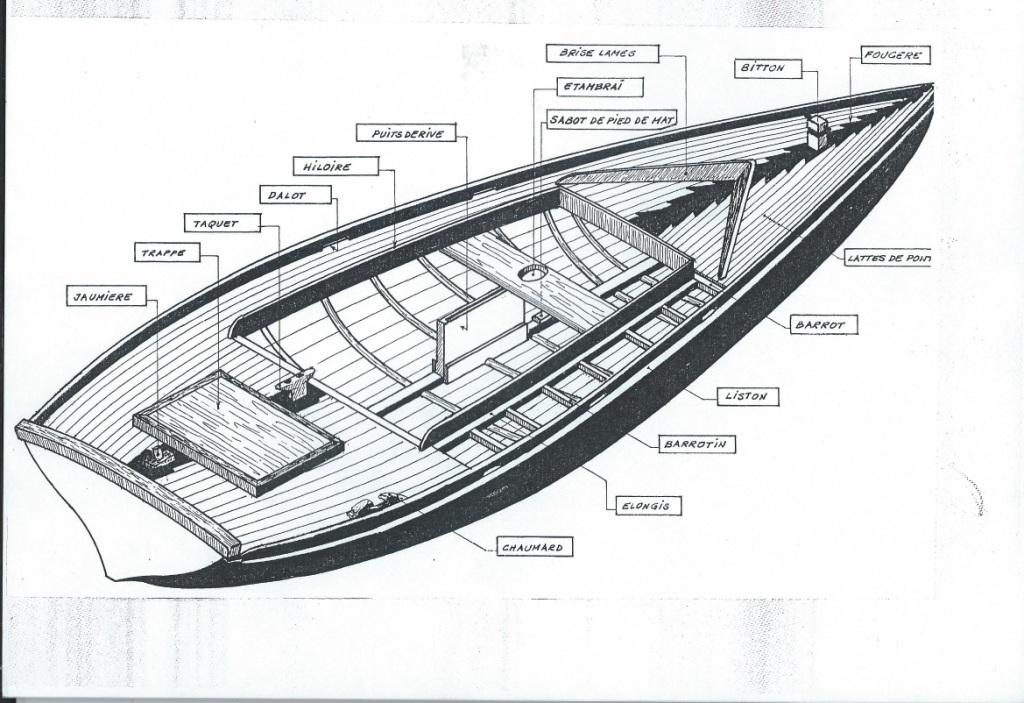

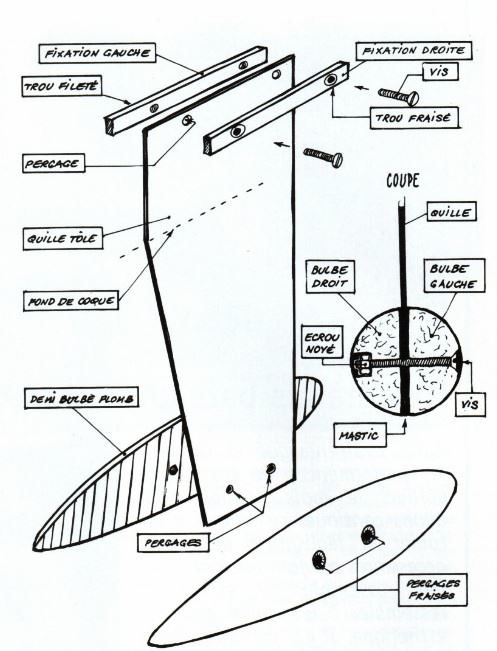

Détails de construction pour les amateurs de charpente marine.

Des petits dessins valent mieux qu'un grand discours...



Yael_2 Yael_4 Yael_8 Yael_9

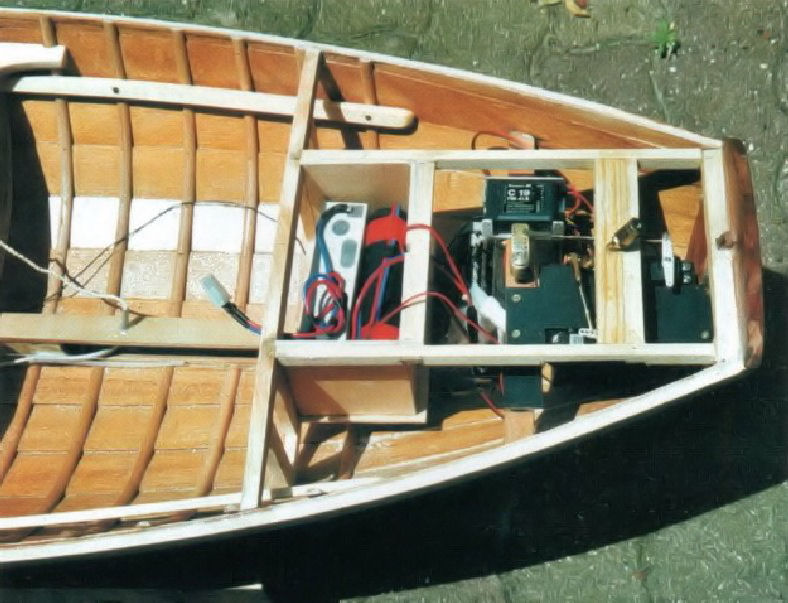

Le compartiment radio

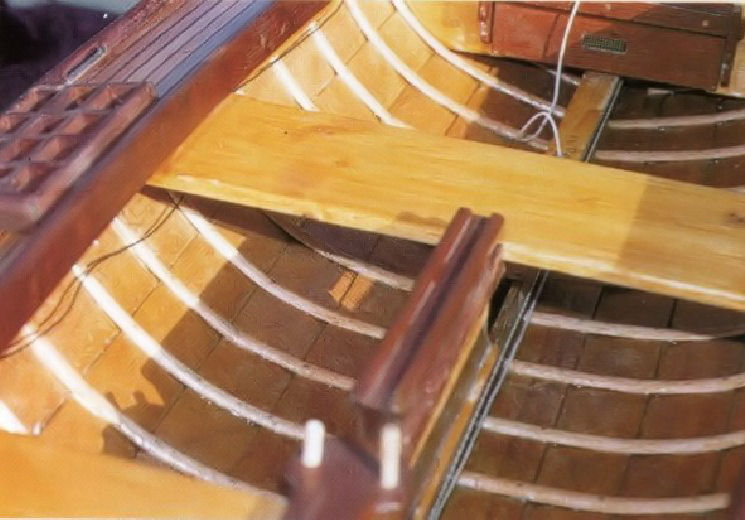

Le puits de dérive sur la coque à clins

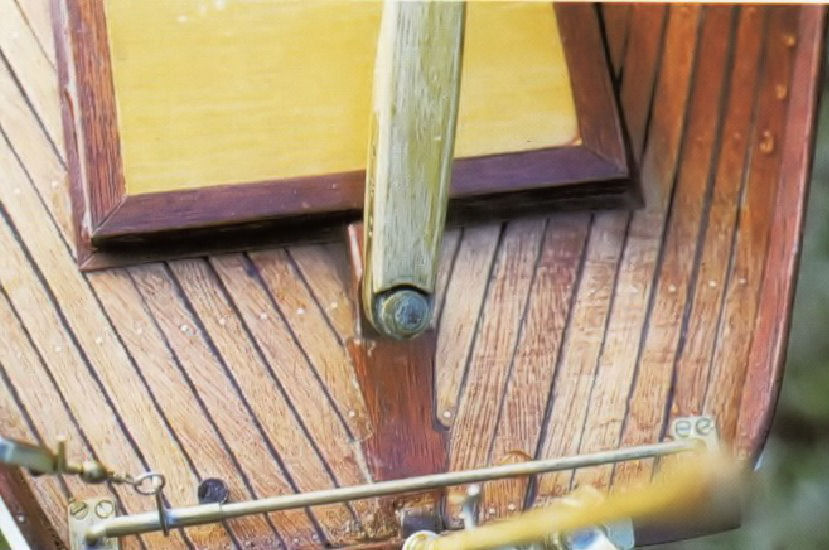

La barre franche, qui commande le bras du skipper

Derrière la grille: le compartiment radio


Yael_5 Yael_6 Yael_7 Yael_16

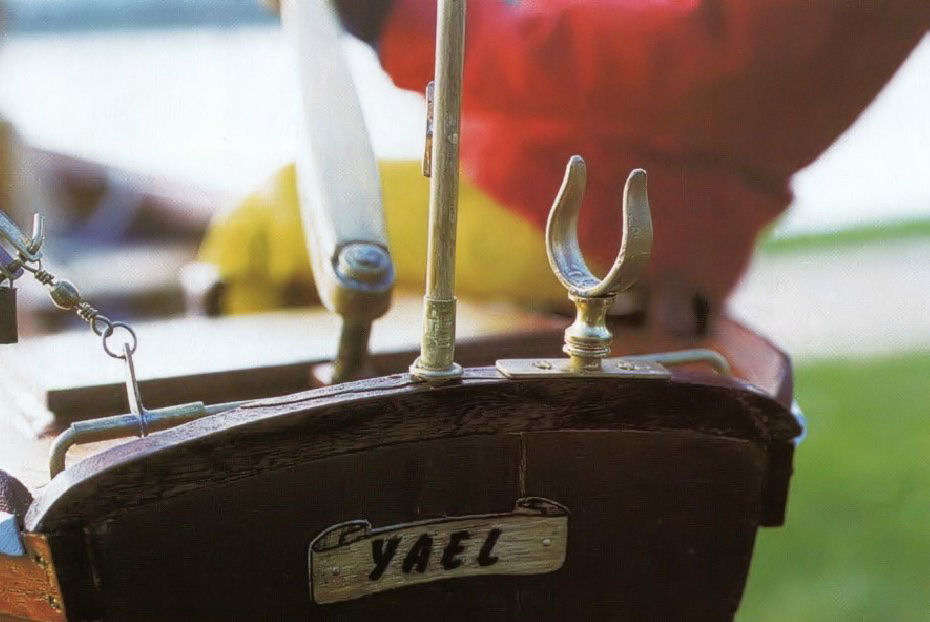

La dame de nage est fixée sur le tableau arrière

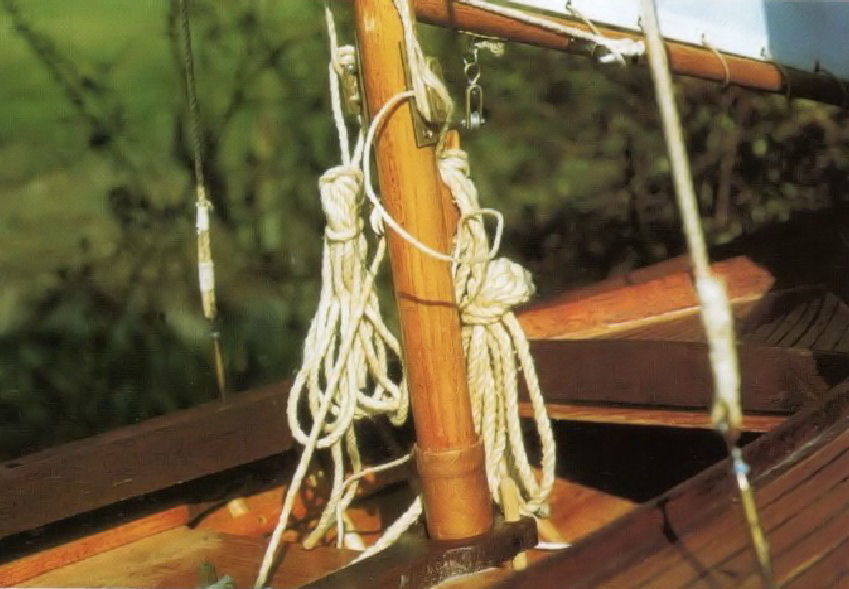

Ecoutes lovées pour la déco

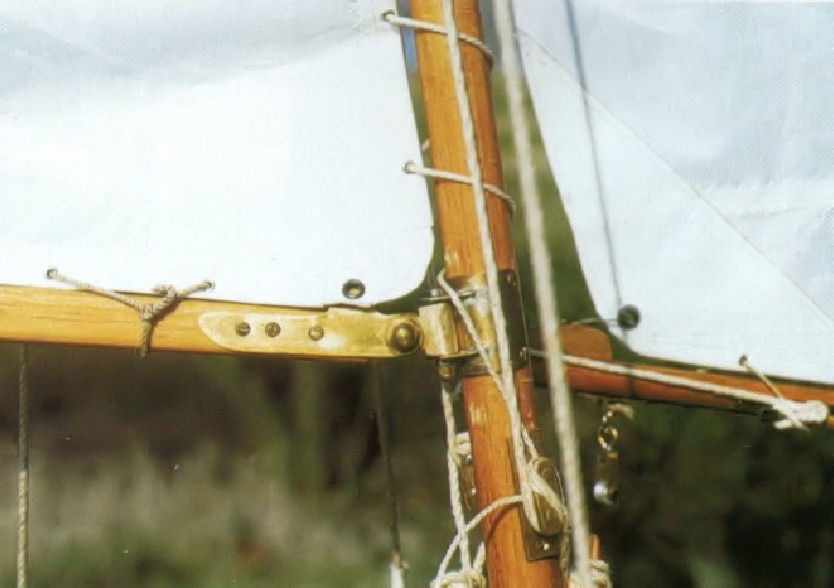

Accastillage en laiton

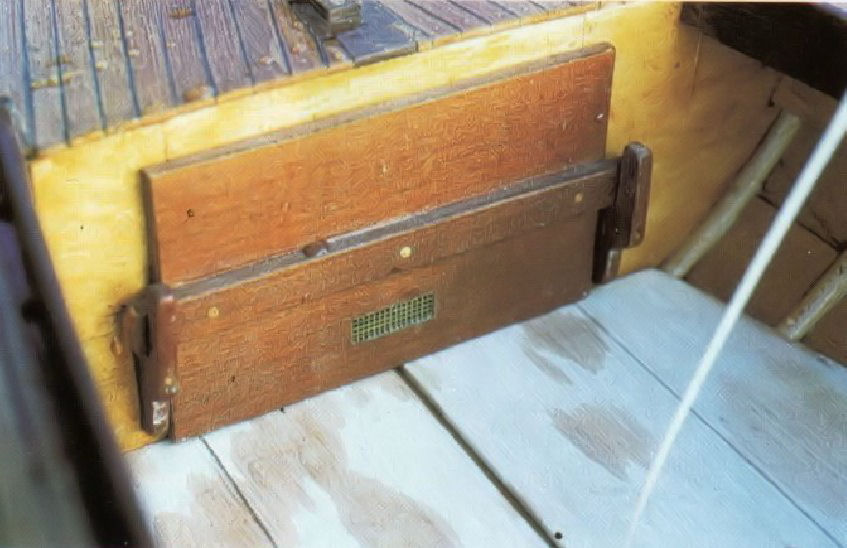

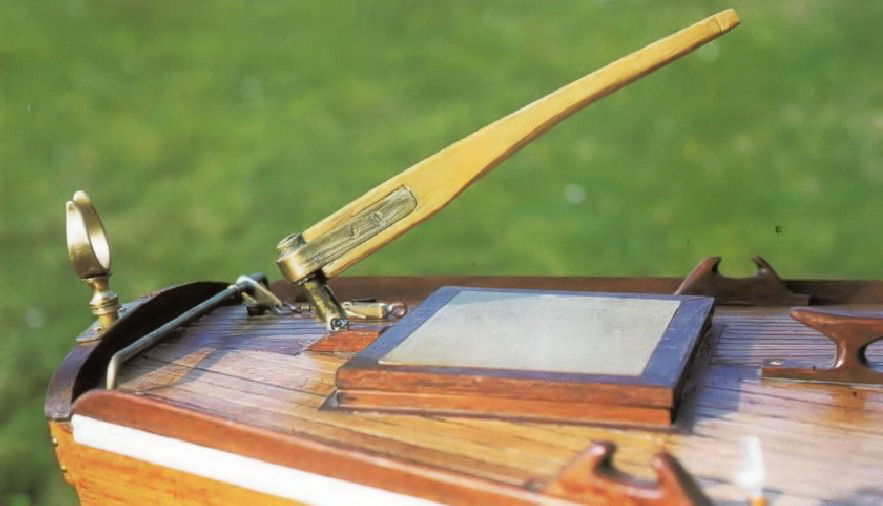

La trappe donne accès au compartiment radio


Yael_11 Yael_12 Yael_14 Yael_13

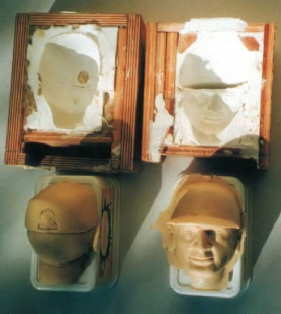

Le moule en 2 parties pour la tête du Skipper

Le Skipper

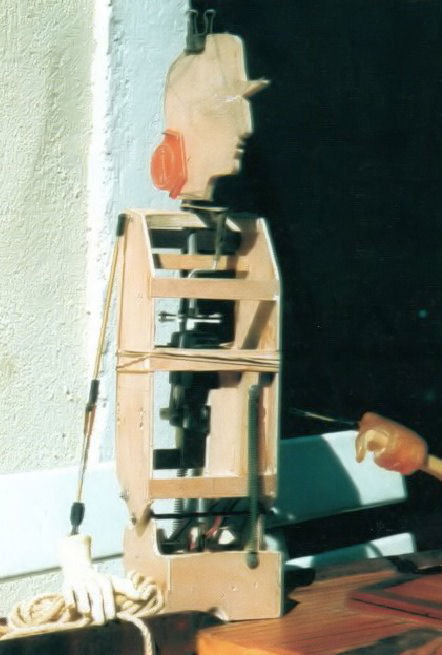

Le "squelette" de l'automate en CTP

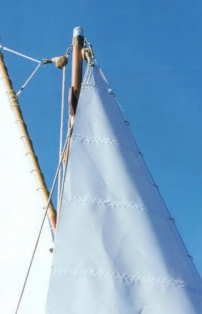

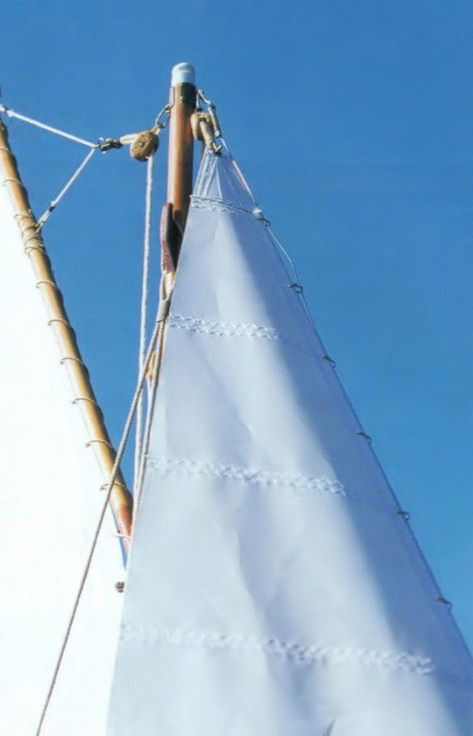

Haubans capelés en tête de mat

Yael_15 Yael_20

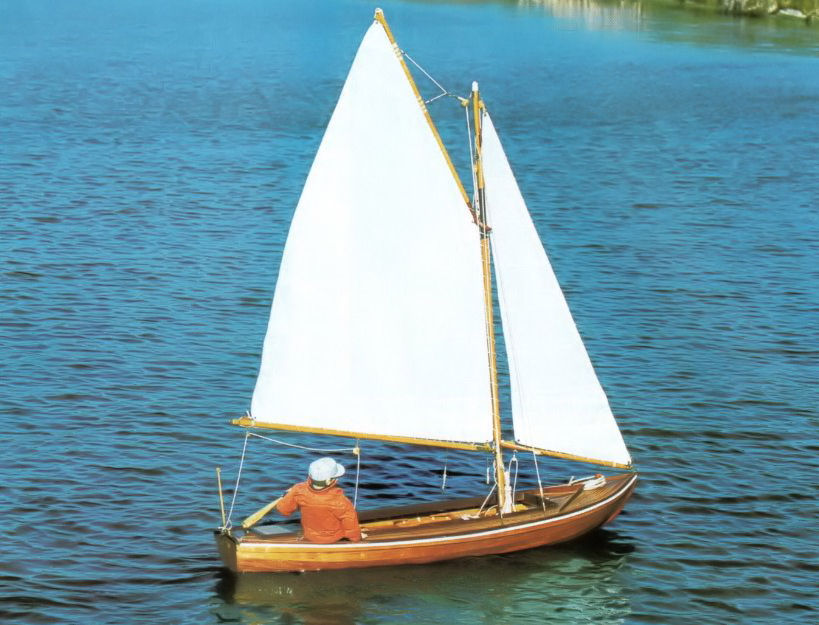

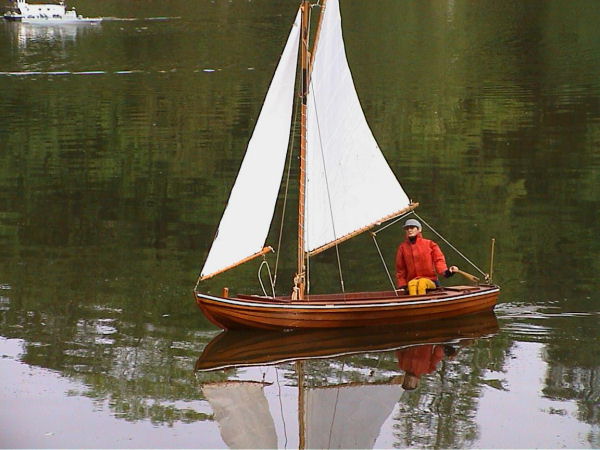

Yael dans son élément.

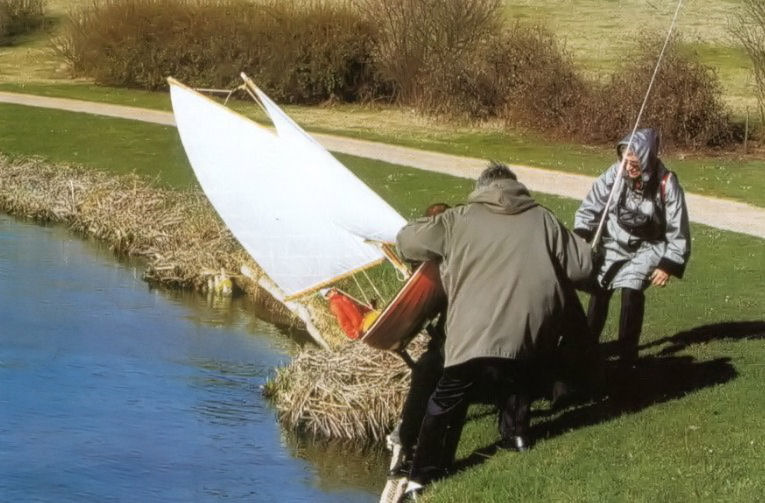

Pas facile avec le vent, la récupération...
