RCM n° 109
Avril 2000



Zodiac de

JACQUES YVES COUSTEAU

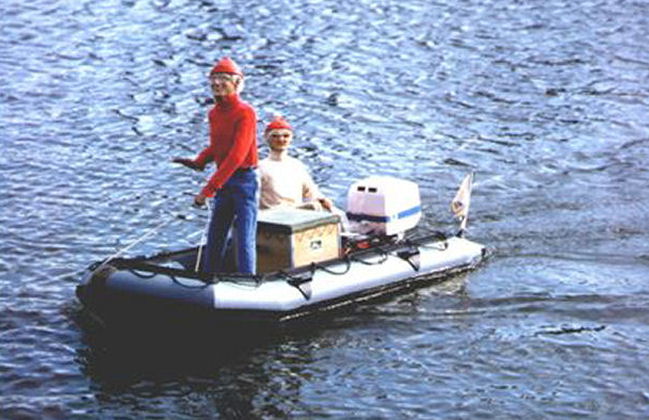

Le Commandant Jacques Yves Cousteau est à bord du Zodiac de l'Alcyone, son bateau de recherche océanographique. Il le rejoint sur son Zodiac.

Le pneumatique a été construit à partir de tube PVC utilisé dans le bâtiment pour les descentes d'eaux pluviales. La caisse qu'il transporte contient la batterie d'alimentation et toute l'électronique nécessaire aux fonctionnements du moteur et des personnages. Les fils du moteur transitent par une fausse batterie de voiture miniaturisée et le faux réservoir d'essence.

En fonctionnement le barreur dirige le moteur hors bord du Zodiac et suis la progression de la tête. Le Commandant contemple la foule d'un regard circulaire, lève le bras et salue de la main. Les personnages sont en contre-plaqué fin et balsa pour les formes. Les pieds et les mains sont en résine de coulée. Le moteur alimenté en 12 volts transmet le mouvement à l'hélice au moyen d'une courroie crantée. L'échelle de construction choisie est le 1/3. L'ensemble mesure 1,50m de long et 0,60m de large. Le tout pèse 18 Kg en état de marche.

Si vous désirez en savoir plus, article et photos font l'objet d'une parution dans le n° 109 d'avril 2000 de la revue R.C. Marine.

Quelques photos complémentaires pour les amateurs :

Cliquez sur une photo pour l'avoir en grand...

resine structure const

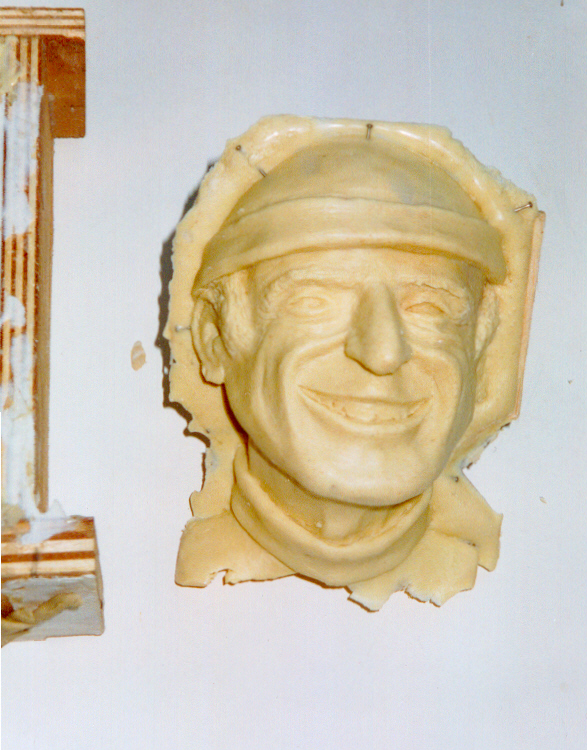

Le premier tirage résine du Commandant Cousteau
vient d'être extrait de son moule souple

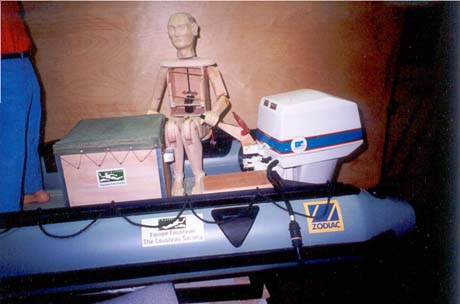

On peut se rendre compte de la structure du barreur du Zodiac.
La caisse au centre contient la radio

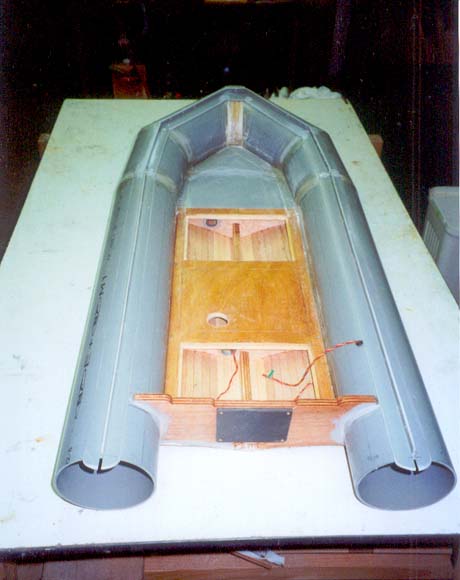

Le Zodiac en construction.
Les tubes de PVC formeront le boudin périphérique.
