JONAS |

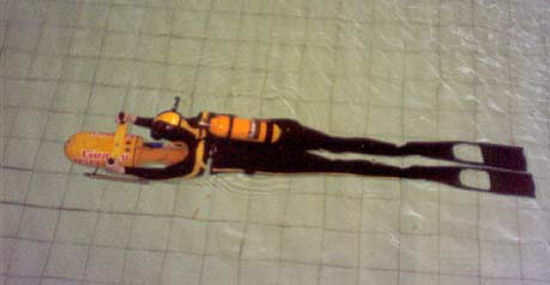

"Jonas" est un homme grenouille à l'échelle 1/3. Il est construit avec de nombreux matériaux: aluminium, balsa, tissu de verre, résine, A.B.S. Altuglas, etc..etc.. L'ensemble tête-bras pivote à droite et à gauche latéralement autour d'un axe central à hauteur des épaules, assurant la direction du modèle. Les battements de jambes sont obtenus par l'intermédiaire d'un axe transversal, entraîné par un moteur central. Les embouts de l'axe sont équipés de cames diamétralement opposées. Toute la partie mécanique et électronique est enfermée dans un caisson étanche. Ce caisson contient le moteur et ses engrenages de démultiplication, le récepteur, les batteries d'alimentation radio (4,8V), le servo de direction, le variateur de vitesse et un mini relais. Une voie est réservée à la direction, l'autre est utilisée dans un sens pour alimenter le moteur et dans l'autre pour alimenter le relais. Cette combinaison n'est possible que du fait que le nageur n'a pas de marche arrière. Le relais déclenche le flash incorporé dans le projecteur (Kodak jetable). Les six batteries R14 alimentant le moteur sont dissimulées : 4 dans les épaules et 2 dans les jambes et enfin 1 dans chaque cuisse soit 7,2 volts, pour 8 piles. La vitesse de progression étant très modique et les nombreuses petites fuites difficiles à gérer, le modèle a été abandonné. Il a toutefois été équipé d'un scooter des mers et ces essais ont donné naissance à Aldo un modèle plus perfectionné. Le magazine R.C.M dans ses N°61 d'avril 1996 et N°183 de juin 2006 (réédition de l'article du n°61), développe, photos et plans à l'appui, les tribulations de ce nouveau modèle de plongeur... |
Cliquez sur une photo pour l'avoir en grand... |
||
![]() |
![]() |
![]() |

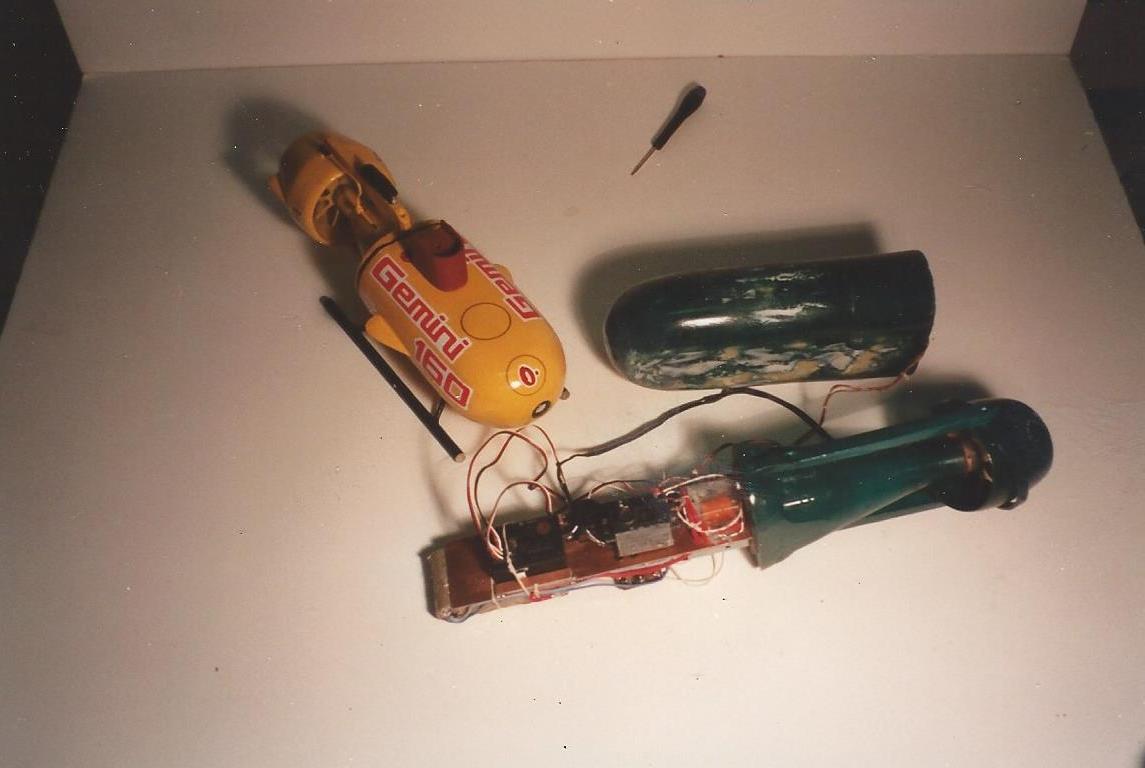

L'intérieur du scooter des mers qui va être essayé par Jonas |

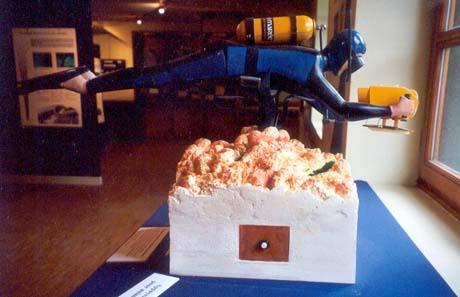

Jonas en fin de carrière... |

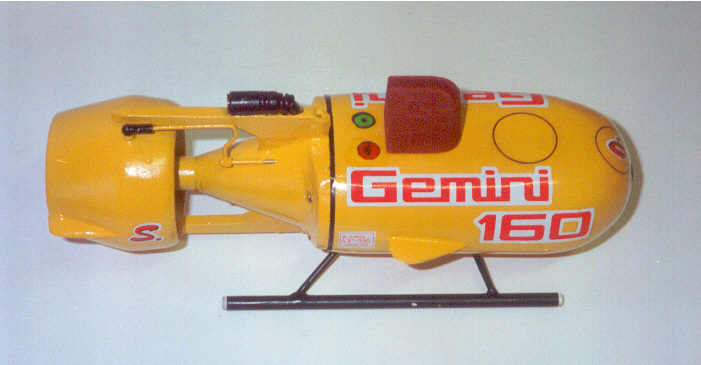

Le scooter des mers pour améliorer la vitesse de progression sous
l'eau; |
