RCM n°98
Mai 1999 |
Yole CHATOU |

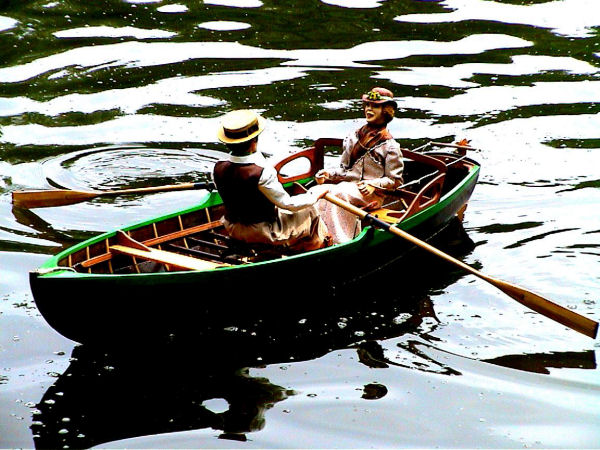

La yole CHATOU est une reproduction libre à l'échelle 1/3 des
jolies embarcations qui évoluaient dans les années 1930
autour de l'île de Chatou, dite aussi "Île des impressionnistes".
On pouvait les voir manœuvrés par des amis de Renoir, Manet,
Monet ou autres Caillebotte.
Sa coque est dite "à
clins" sur membrures ployées. Les clins sont cloués
de l'extérieur et rivés de l'intérieur sur des
coupelles, clous et coupelles étaient en cuivre. Le bois rouge
et le pin employé lui donnent ces teintes chaudes et agréables.
Les personnages sont
animés. La yole est propulsée à l'aviron, chaque
bras du rameur est indépendant. La demoiselle regarde à
droite et à gauche et dirige l'embarcation au moyen de deux bouts
(prononcer : "boutes") raccordés au safran. Comme sur l'embarcation
réelle le siège est coulissant. A chaque coup d'aviron
le siège fait un aller-retour tandis que le corps du rameur accompagne
le mouvement.
L'ensemble radiocommandé,
sous 6 volts, nécessite trois moteurs : un par aviron et un pour
le siège. Deux servos animent la demoiselle.
Le plan de construction de ce modèle est disponible à la
revue MRB. Le magazine RC-Marine n°98 de mai 1999 retrace toute
la fabrication et les renseignements utiles dans un article très
complet accompagné de photos en cours de montage
Cliquez sur une photo pour l'avoir en grand... |
 |
 |
 |

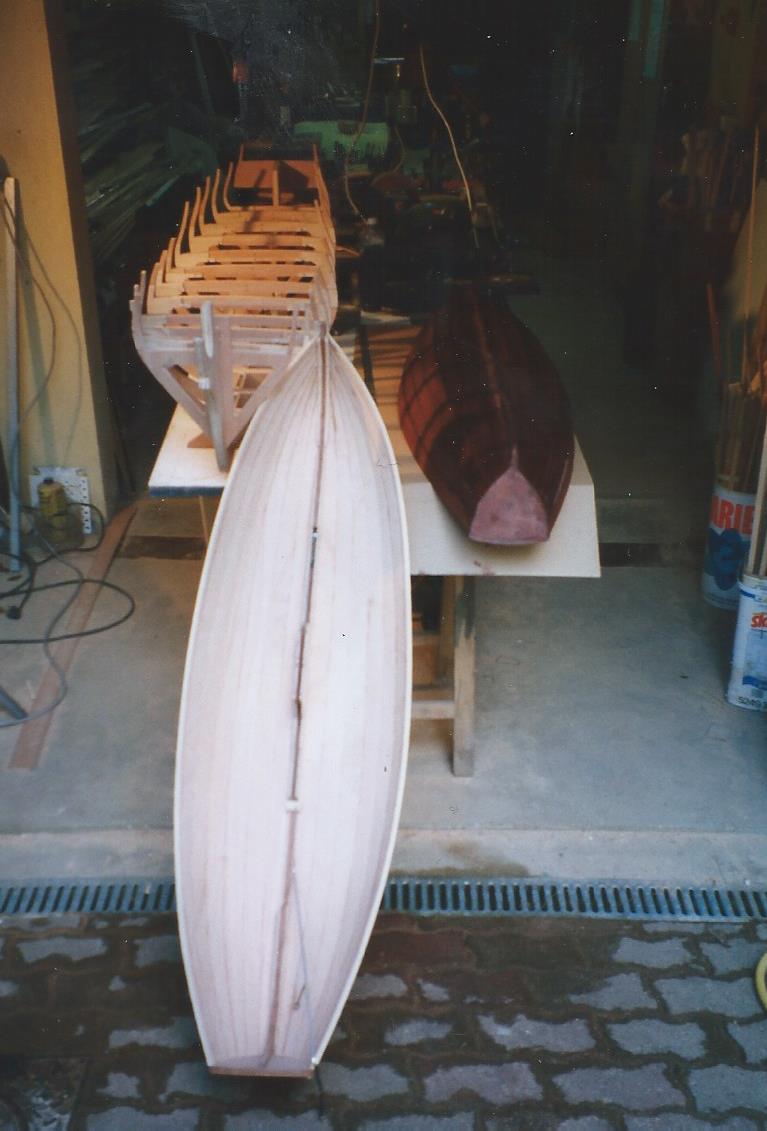

Ce n'est plus un garage, c'est un chantier naval...

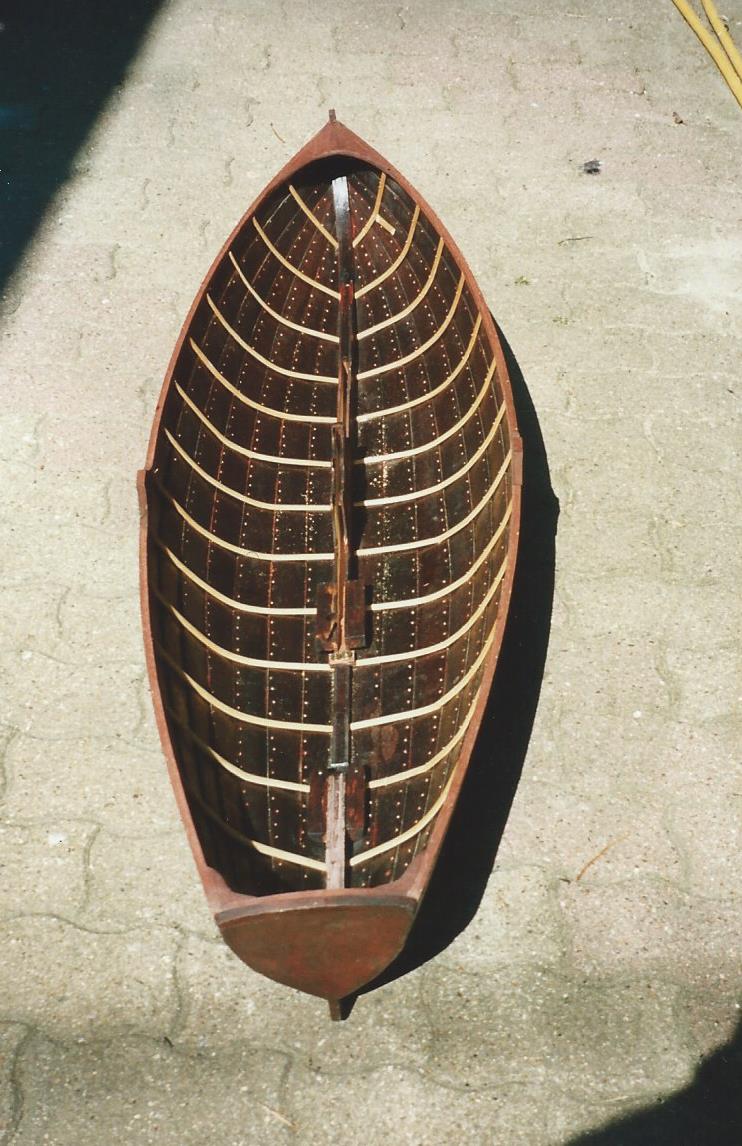

La coque de Chatou est terminée pour le bordé. |
Bordé rivé cuivre et membrures ployées à la vapeur.
Le système pour le siège coulissant est en place. |

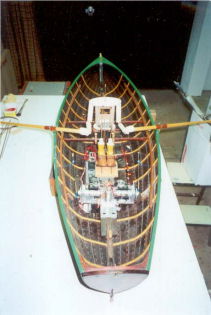

La coque est terminée, le prototype du rameur est mis en place,
pour régler les mouvements des avirons. |
| |
 |
 |
 |

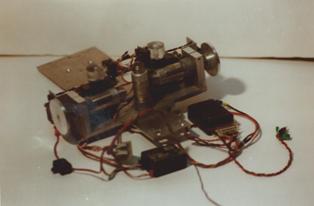

Les moteurs droite et gauche pour les avirons.
Le moteur central vertical pour le mouvement du siège |

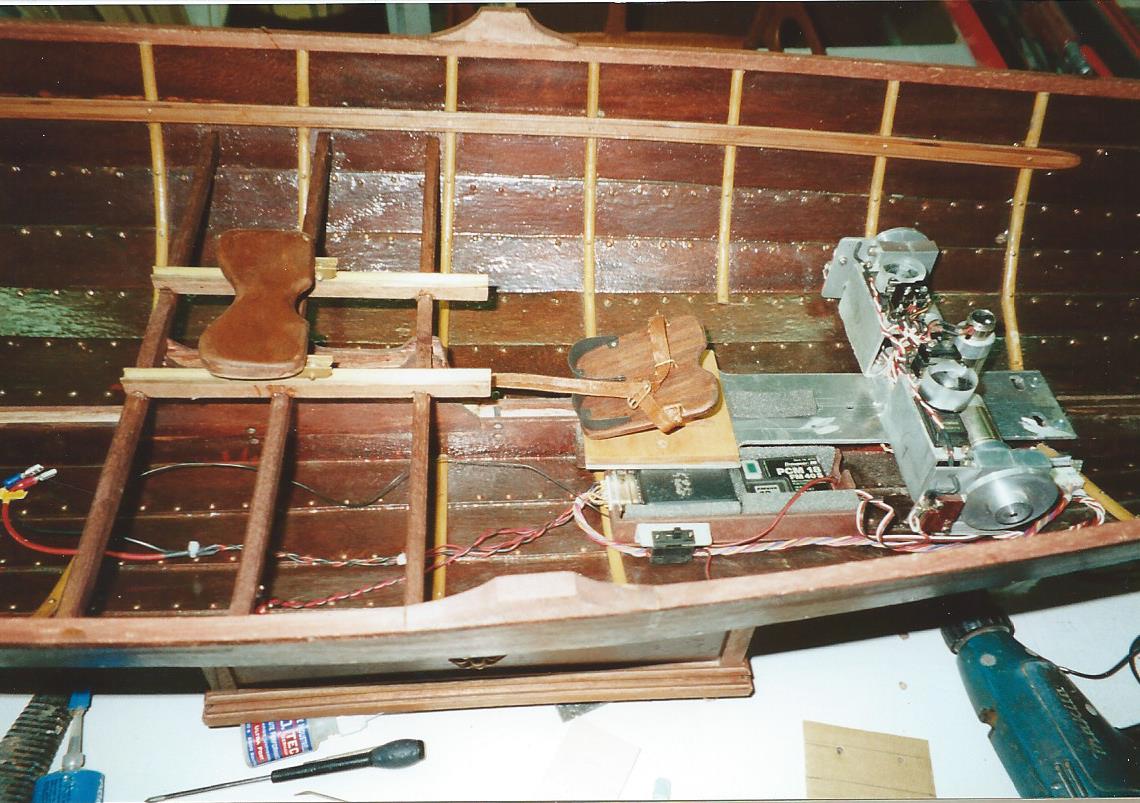

La mécanique est en place.
Le siège coulisse sur ses supports.
Notez le repose-pieds. |

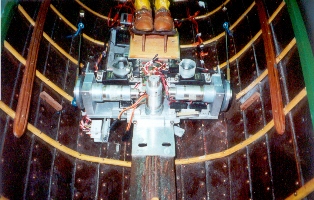

Autre vue où les trois moteurs sont bien visibles,
les souliers de Monsieur aussi... |
| |
 |
 |
 |

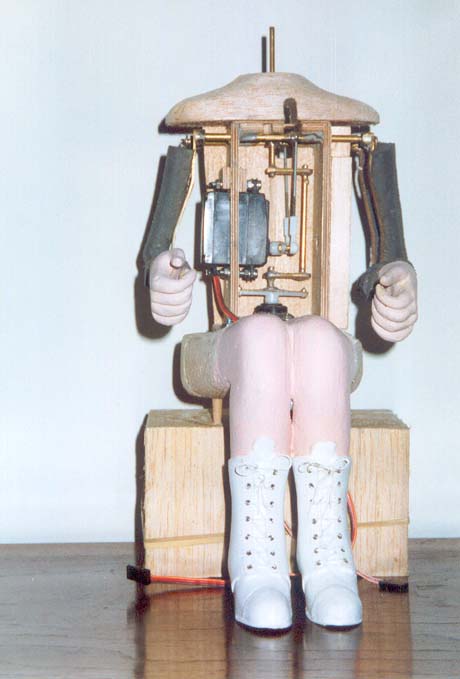

Madame avant... |

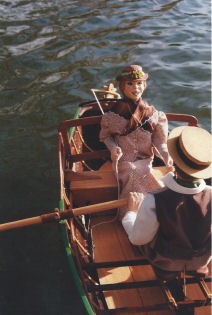

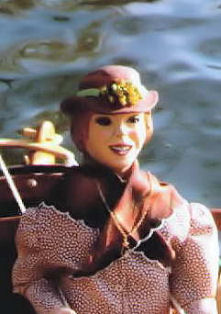

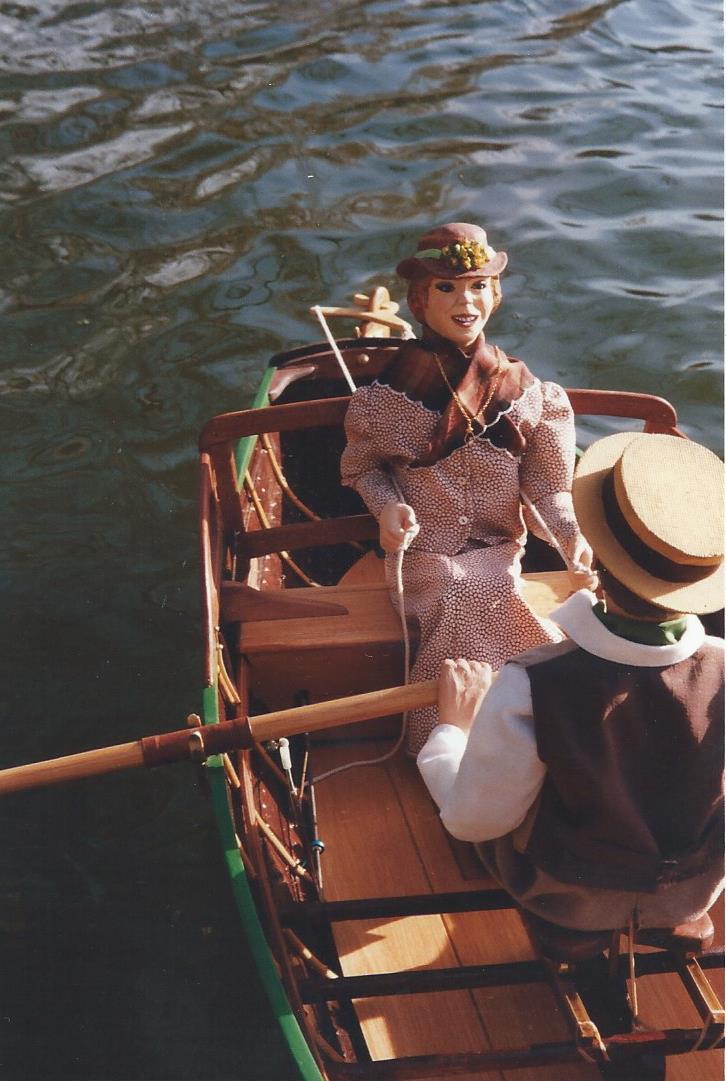

Madame après. |

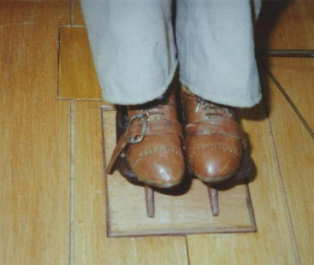

Les Pieds de Monsieur en gros plan
Calés sur le repose-pieds. |
