LES AMOUREUX

DU BOIS DE BOULOGNE

MRB n°372
Novembre 1994

La barque est une reproduction libre à l'échelle 1/3 des embarcations qui se promènent encore de nos jours sur le lac inférieur du Bois de Boulogne en région parisienne .

La construction est dite "à clins" sur membrures sciées. Le matériau principal utilisé est le contreplaqué.

Les personnages sont animés. La structure des corps est à base de CP aviation et balsa pour les formes. Les têtes sont en mousse de polyuréthanne expansé,les pieds et les mains sont en résine de coulée.

Le mécanisme embarqué permet au rameur d'utiliser ses avirons comme sur une barque réelle. Il peut nager ou dénager d'un bras ou de l'autre, ou simultanément des deux bras, dans un sens ou dans l'autre. Un système de minuterie inspirée des essuie-glaces de voiture stoppe les avirons en position haute à chaque rotation.

Le temps d'arrêt est réglable. Les deux personnages regardent de droite et de gauche.

Sous 6 volts pour les moteurs d'avirons et 4,8 volts pour la réception radio, 4 voies sont utilisées, une par aviron, une pour la tête du rameur, une pour la tête et les épaules de la passagère.

Le plan de construction de ce modèle est décrit dans les revues M.R.B. n° 372-373 (novembre et décembre 1994). Ces deux magazines traitent l'ensemble de la réalisation de A à Z.


Cliquez sur une photo pour l'avoir en grand...

ambb1 ambb2 ambb3 ambb4

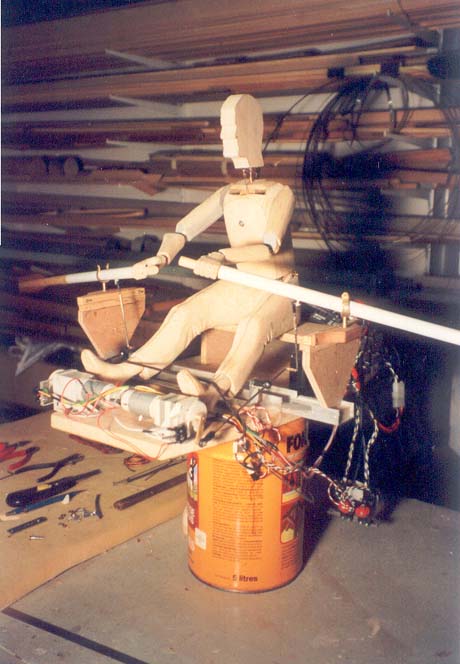

Prototype pour l'étude du mouvement des avirons.

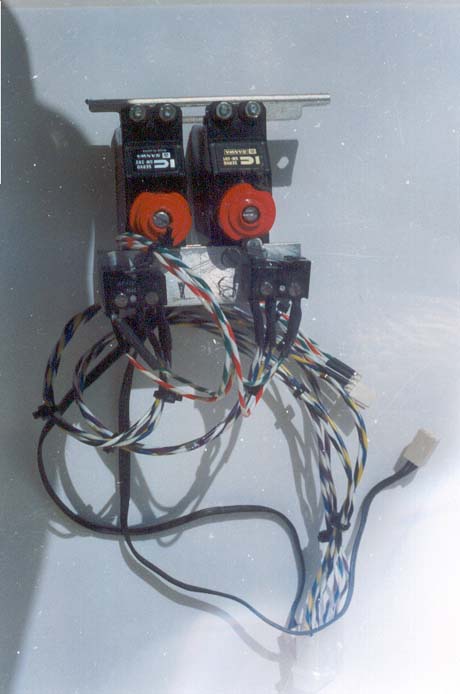

Les deux servos qui transmettent
les instructions aux moteurs

Les deux moteurs qui transmettent
le mouvement aux avirons.

Le cadenceur qui permet un arrêt
en position haute à chaque tour



ambb5 ambb6 ambb7 ambb8

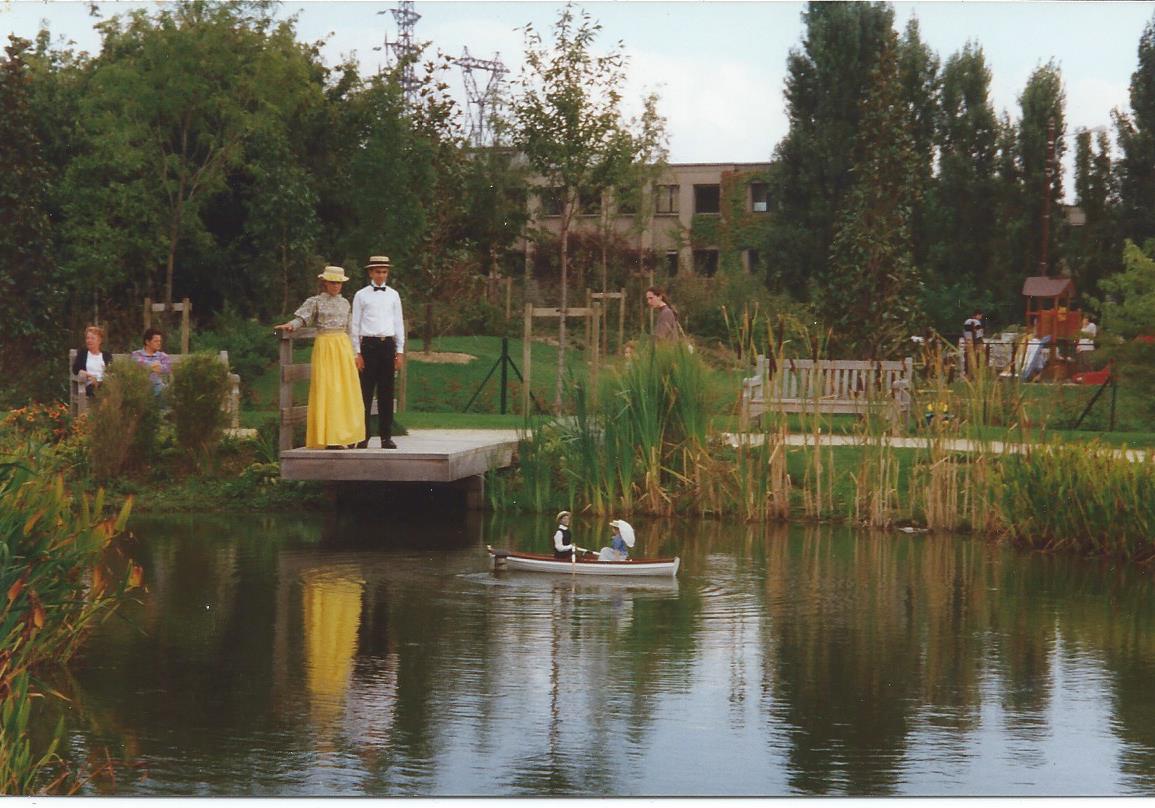

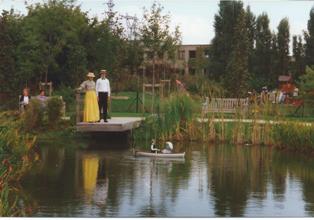

Petit divertissement au parc des impressionnistes
à Rueil Malmaison

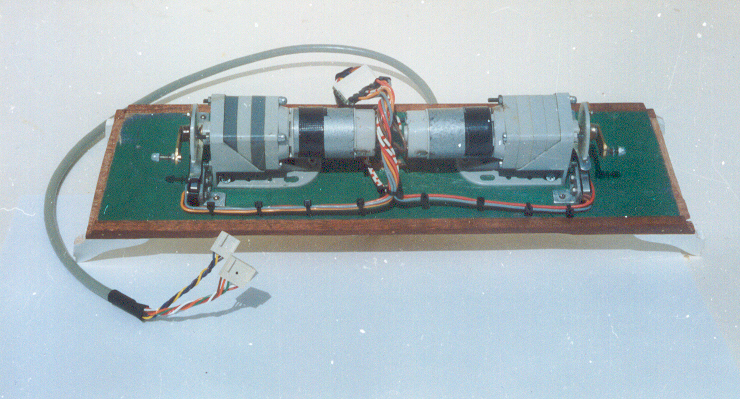

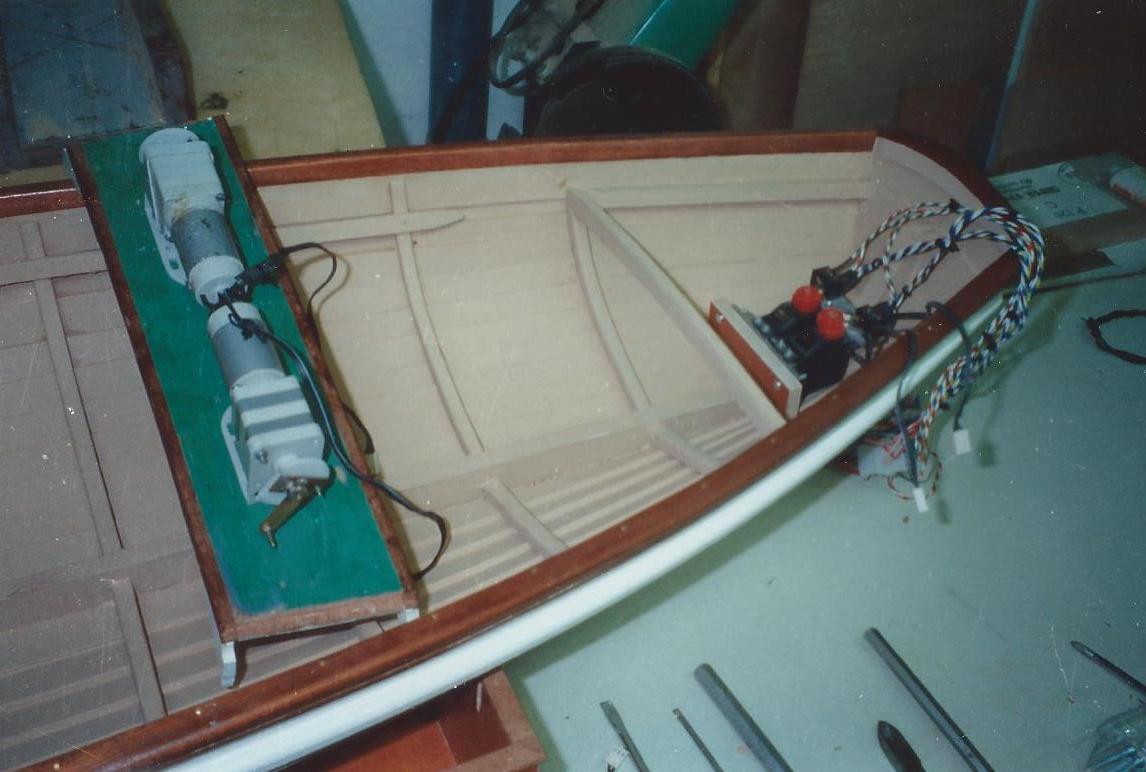

Présentation moteur et servos

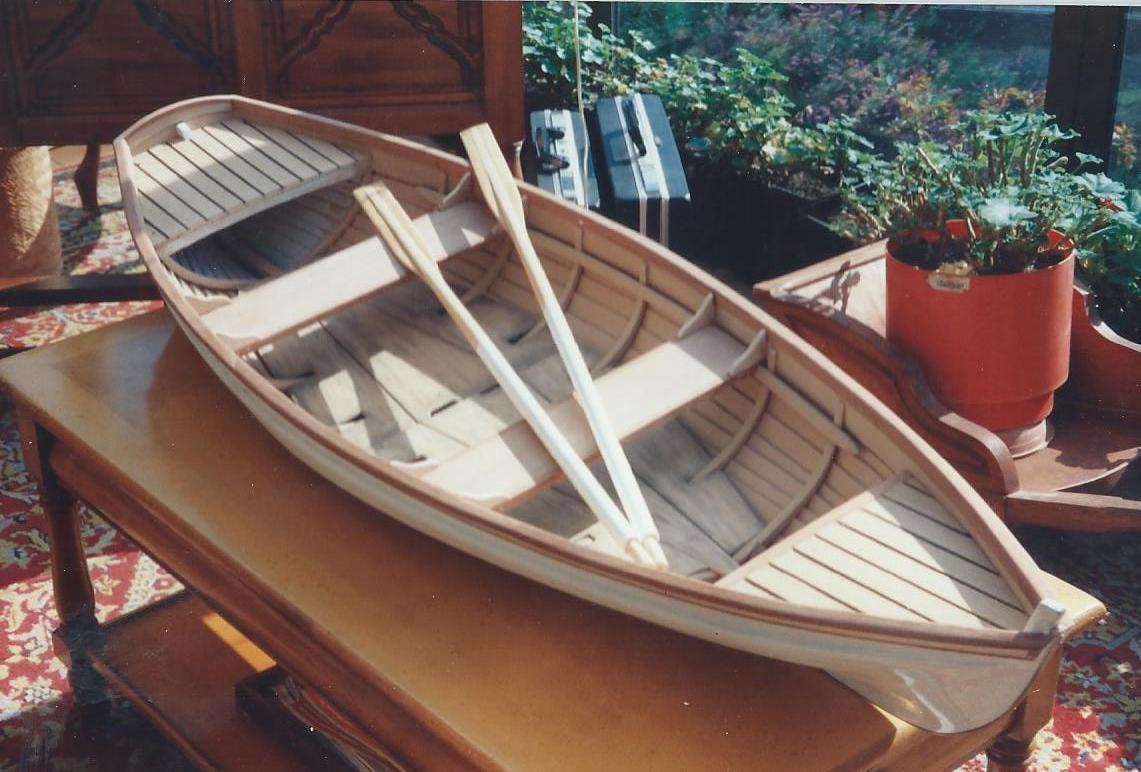

La barque terminée

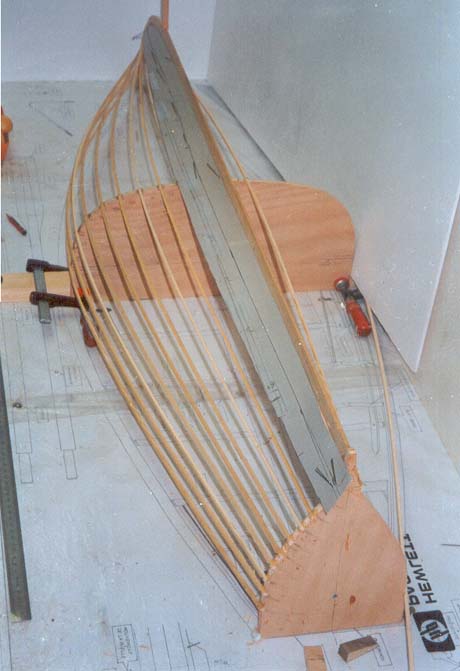

Construction de la coque,
les baguettes figurent les futurs clins.




LES PERSONNAGES



ambb9 ambb10 ambb11 ambb12

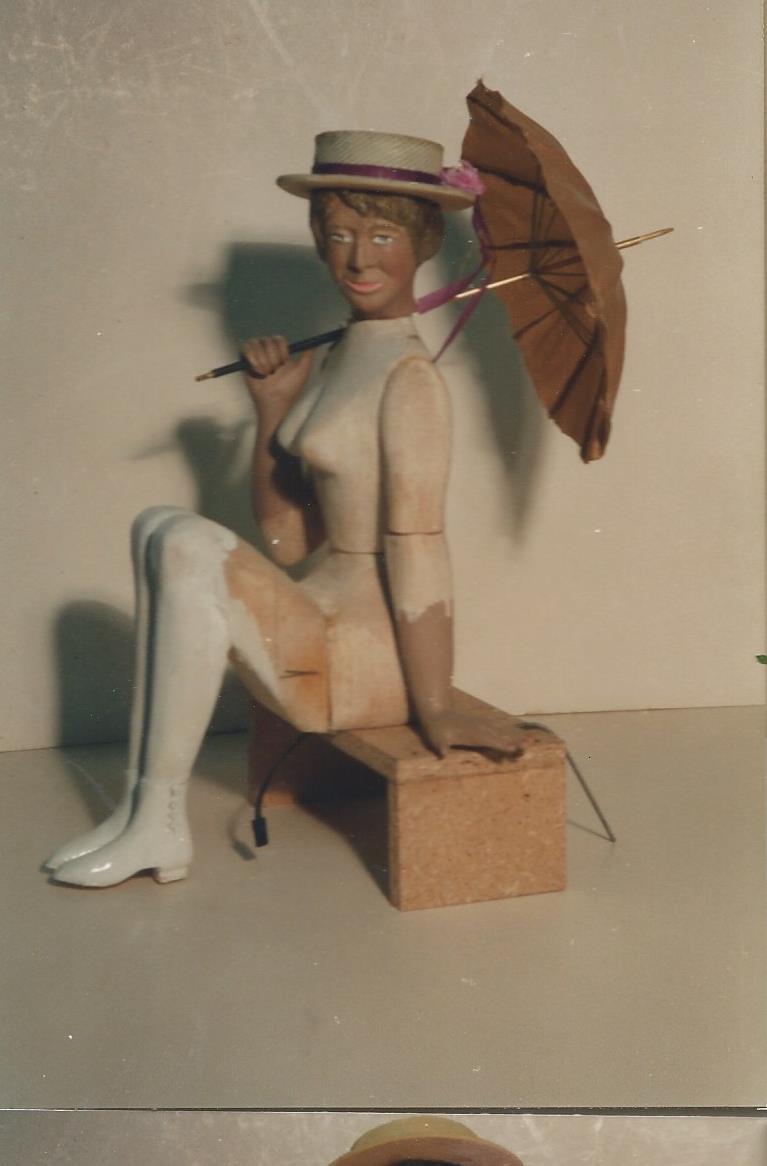

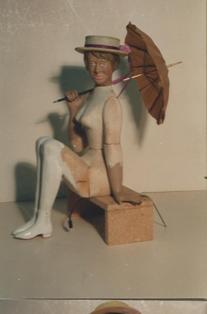

Madame avant...

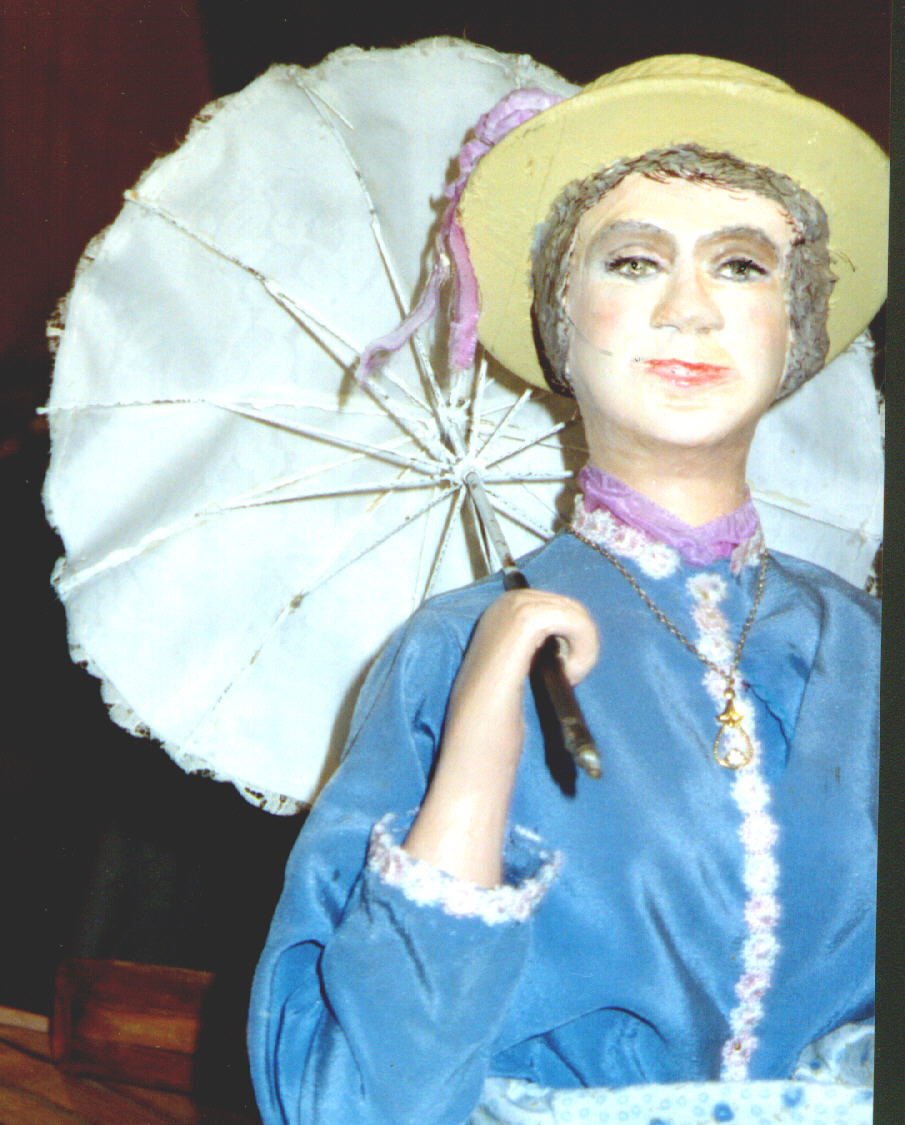

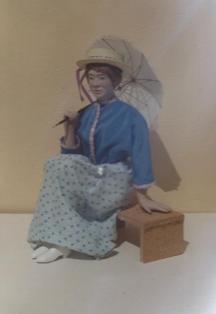

Madame après

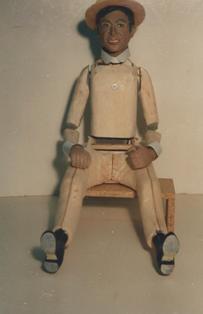

Monsieur avant...

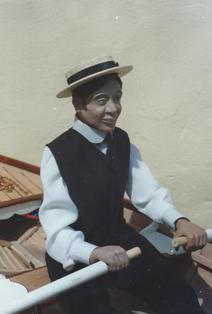

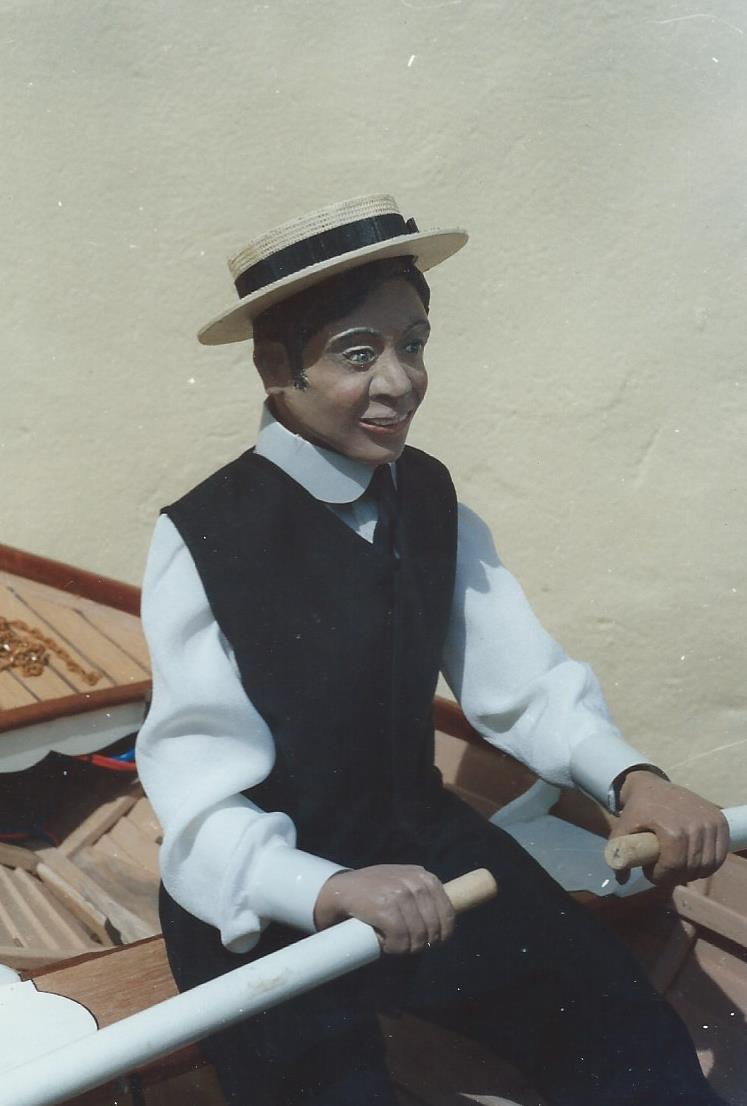

Monsieur après
